juandoor

Asunto: Transformadores de audio

Publicado: 03 Mar, 2010 - 04:53

Nuevo en el Foro

Registrado: 03 Mar, 2010
Mensajes: 1

Estimados amigos

Tengo tres tubos 6L6 con los cuales pienso hacer un amplificador con la etapa de salida en paralelo (ojo, no hablo de push pull sino los tubos en paralelo).

Mi duda es como calcular la impedancia del primario en el transformador de audio; yo sé que para una máxima transferencia de potencia se deben igualar las impedancias de salida del tubo y del primario del transformador, en forma individual cada 6L6 tiene una impedancia de carga de 2500 ohm.

Lo que no sé es si se debería usar un transformador de 833,33 ohms (2500//2500//2500) o cada tubo debería ver la impedancia que vería si estuviera funcionando solo (2500).

Agradeceré cualquier ayuda.

Saludos

Juan Door

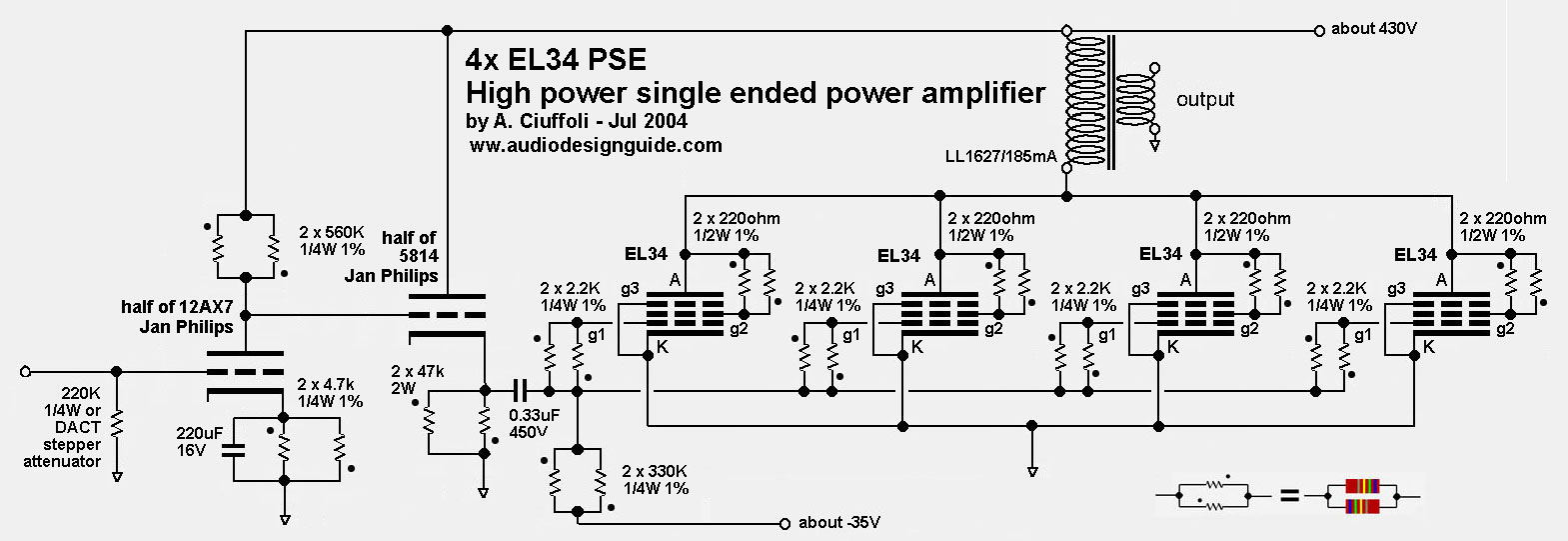

PD: Adjunto diagrama semejante a mi proyecto pero usando EL34.


Descripción:

Descargar

Nombre del archivo:


Tamaño:

146,76 KB

Descargado:

549 veces

MrCarlos

Asunto: Re: Transformadores de audio

Publicado: 04 Mar, 2010 - 09:28

Experto

Registrado: 18 Jul, 2009
Mensajes: 234
Ubicación: México

Hola juandoor

Si mal no recuerdo, cuando se conectan 2 Bulbos iguales en paralelo la impedancia del transformador de
acoplamiento es el paralelo de las impedancia.

Esta es la formula para calcular la impedancia del primario del transformador.

1/(1/Z1)+(1/Z2)=ZT
(1/Z1)=(1/2500)=0.0004
(1/Z2)=(1/2500)=0.0004
(0.0004)+(0.0004)=(0.0008)
1/(0.0008)=1250=ZT

saludos
a sus ordenes
