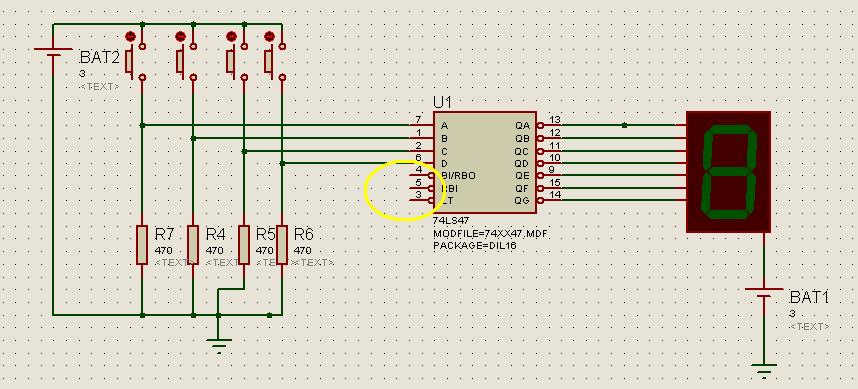

| Aquí os dejo es esquema para que resulte más fácil la comprensión de mi pequeño problema. Estoy iniciándome en el programa Proteus. Y bien para empezaer quiero hacer un simple conversor.
¿Dónde conecto las patillas 3,4 y 5? He intentado todo y no sale nada.[/img] |
| proteus.JPG |
|
| |
| |
|
|
 |
| | Asunto: Publicado: 18 Nov, 2010 - 08:59 |
|
Habitual
Registrado: 09 Mar, 2009
Mensajes: 89
|
| |
|
|
| | Asunto: Re: 74LS47 y display 7 seg. Cátodo común -CONVERSOR- Publicado: 19 Nov, 2010 - 06:46 |
|
Nuevo en el Foro
Registrado: 14 Feb, 2006
Mensajes: 32
|
| |
|
|
| | Asunto: Publicado: 19 Nov, 2010 - 06:51 |
|
Nuevo en el Foro
Registrado: 14 Feb, 2006
Mensajes: 32
|
| chyryes escribió: Tienes que conectarlos al valor lógico 1 (5V generalmente).
Saludos,
Sigue la indicación anterior y si esta bien armado te debería de mostrar un cero en el display sin ningún switch oprimido.
Si no es así, debes checar que el display sea ánodo-común.
Debería de haber resistencias limitadoras de 330 ohms entre las salidas del 74ls47 y las entradas del display.
| |
| |
| |
|
|
|
|
