| Autor | Mensaje |
|---|
| Asunto: ayuda con circuito pulsador  Publicado: 06 May, 2011 - 05:58 |
|
Nuevo en el Foro
Registrado: 06 May, 2011
Mensajes: 1
|
| hola, soy nueva en este foro, necesito ayuda con este circuito.
Quiero hacer un circuito cun un único pulsador de forma que cada vez que pulse ese pulsador me cambie la salida de estado lógico y se mantenga hasta que se vuelva a pulsar. supongo que hará falta usar algun biestable para que quede memorizada la señal.
En principio quiero utilizar una señal de 9 voltios a nivel alto (5 v tambien me valdría) y cero a nivel bajo- os dejo un esquema en el que se ve mas claro lo que quiero:
Bueno, espero que alguien me pueda ayudar con este circuito, si me puede hacer un esquema de como sería y cuales son los componentes que necesito, si sabeis el nombre de los integrados mejor
Gracias. | |
| |
| |
|
|
 |
| | Asunto: Publicado: 14 May, 2011 - 03:24 |
|
Nuevo en el Foro
Registrado: 31 Dic, 2010
Mensajes: 3
|
| | te envio este circuito espero que cumpla con lo que pediste el flip flop es el 74ls73 en un ttl se alimenta a 5 volt no mas por que se quema | |
| |
| |
|
|
|
| | Asunto: Publicado: 14 May, 2011 - 03:43 |
|
Nuevo en el Foro
Registrado: 31 Dic, 2010
Mensajes: 3
|

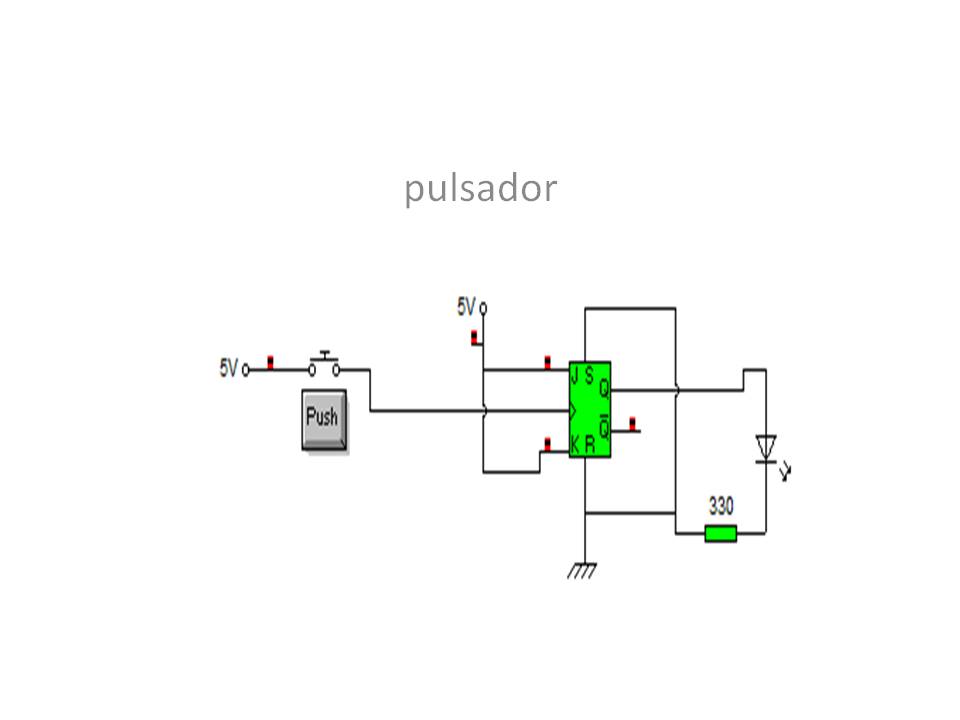

| | te envio el circuito |
| pulsador.jpg |
