| Autor | Mensaje |
|---|
| Asunto: seguidor solar  Publicado: 14 Jul, 2011 - 03:22 |
|
Nuevo en el Foro
Registrado: 14 Jul, 2011
Mensajes: 4
|
| Hola amig@s, tengo un seguidor solar y quiero cambiarle el sistema de seguimiento, el caso es que vi un esquema de circuito con cédulas fotoeléctricas y he decidido montarlo, pero mi nivel de electrónica es bajo y por supuesto que tengo varias dudas, espero vuestra ayuda y os lo agradeceré muchiiiisimo.
Adjunto esquema, los componentes ya los tengo, mi primera duda es con el componente XOR GATE 74LS86 y me acabo de dar cuenta que el que me han vendido es 74HC86N, no sé si será igual, el caso es que esta pieza tiene catorce pines y según esquema solo hay tres conexiones y no tengo ni idea de como va conectado.
La segunda duda es el relé, pero esto me lo veo más fácil, la entrada está clara y las entradas y salidas a motor es ir probando, si me podeis confirmar las conexiones sería estupendo.
Espero no haber sido muy pesado y que me podáis ayudar, muchas gracias y saludos | |
| |
| |
|
|
 |
| | Asunto: Publicado: 14 Jul, 2011 - 03:41 |
|
Nuevo en el Foro
Registrado: 14 Jul, 2011
Mensajes: 4
|
| | Se me olvidó el esquema |
| seguidor.1.gif |
|
| |
| |
|
|
|
| | Asunto: Publicado: 14 Jul, 2011 - 03:43 |
|
Nuevo en el Foro
Registrado: 14 Jul, 2011
Mensajes: 4
|
| | a ver si esta se ve mejor |

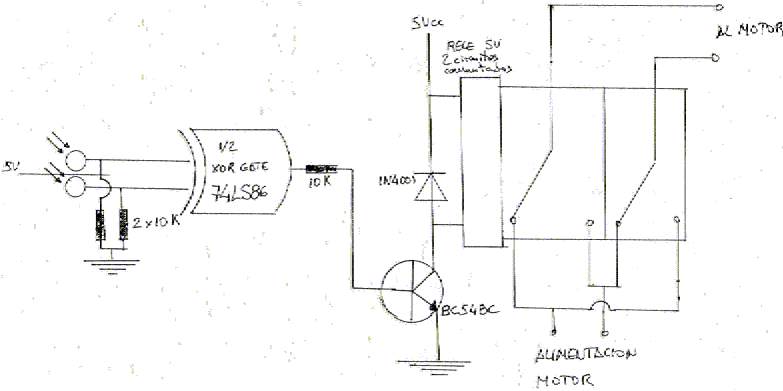

| seguidor.2.gif |
|
| |
| |
|
|
|
|
