| Asunto: Investigando cargador 5V 1A  Publicado: 27 Abr, 2024 - 07:57 |
|
Nuevo en el Foro
Registrado: 08 Abr, 2024
Mensajes: 18
|

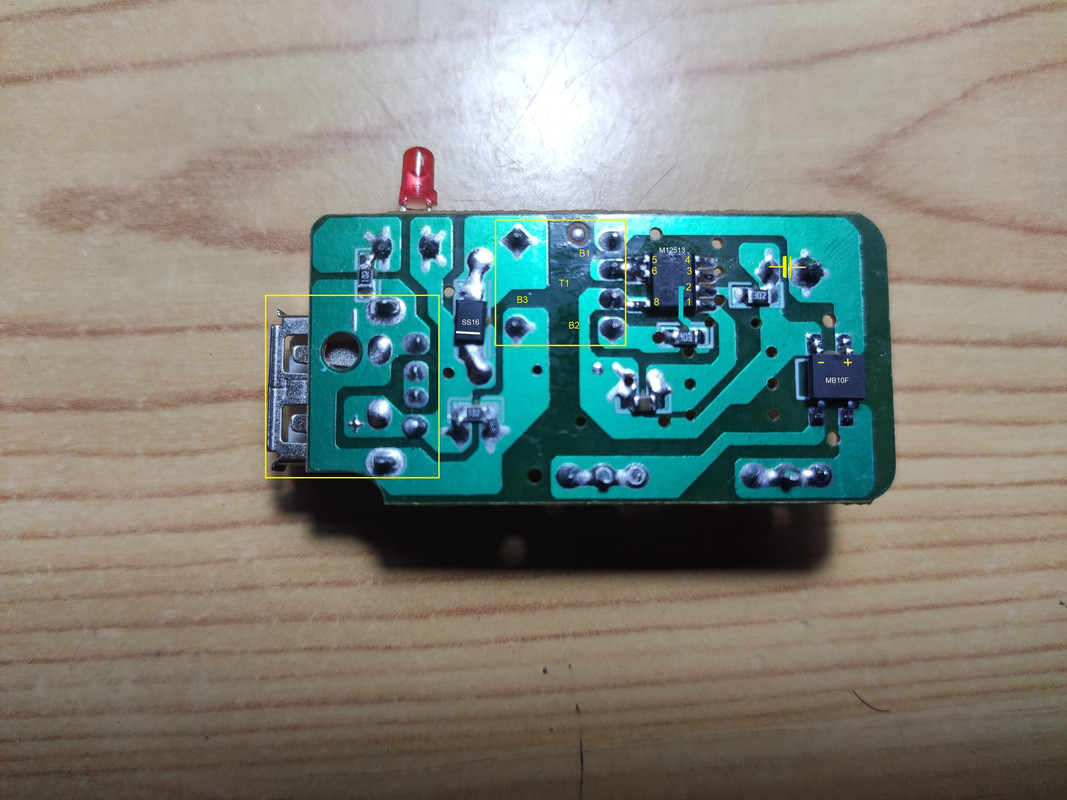

| Hola, estoy investigando el funcionamiento de un pequeño cargador de 5V 1A y me surge la duda sobre la alimentación del diodo led interno del optoacoplador, patillas 1-2 y bobina B2.
A ver si alguien me puede dar una explicación, gracias ;)
 | |
| |
| |
|
|
 |
| | Asunto: Publicado: 30 Abr, 2024 - 08:48 |
|
Nuevo en el Foro
Registrado: 08 Abr, 2024
Mensajes: 18
|
| Bueno, después de ver información por la red, ya creo que he dado con la explicación del funcionamiento, que comparto para los que no sean expertos como yo en electrónica.
Una vez que tenemos la corriente de la red rectificada, hay que volver a transformarla en corriente alterna para alimentar a las bobinas del primario del transformador chopper. Eso se consigue por la conexión en paralelo de la bobinas con el condensador electrolítico, que se retroalimentan entre sí, creando una oscilación de corriente alterna. La bobina B2 alimenta al led interno del optoacoplador de forma intermitente y hace que el foto transistor del optoacoplador alimente a la bobina B1, que a su vez es la que hace funcionar por inducción a la bobina B3 del secundario que es la que nos proporciona el voltaje de salida del cargador.

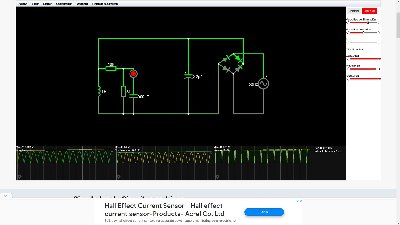

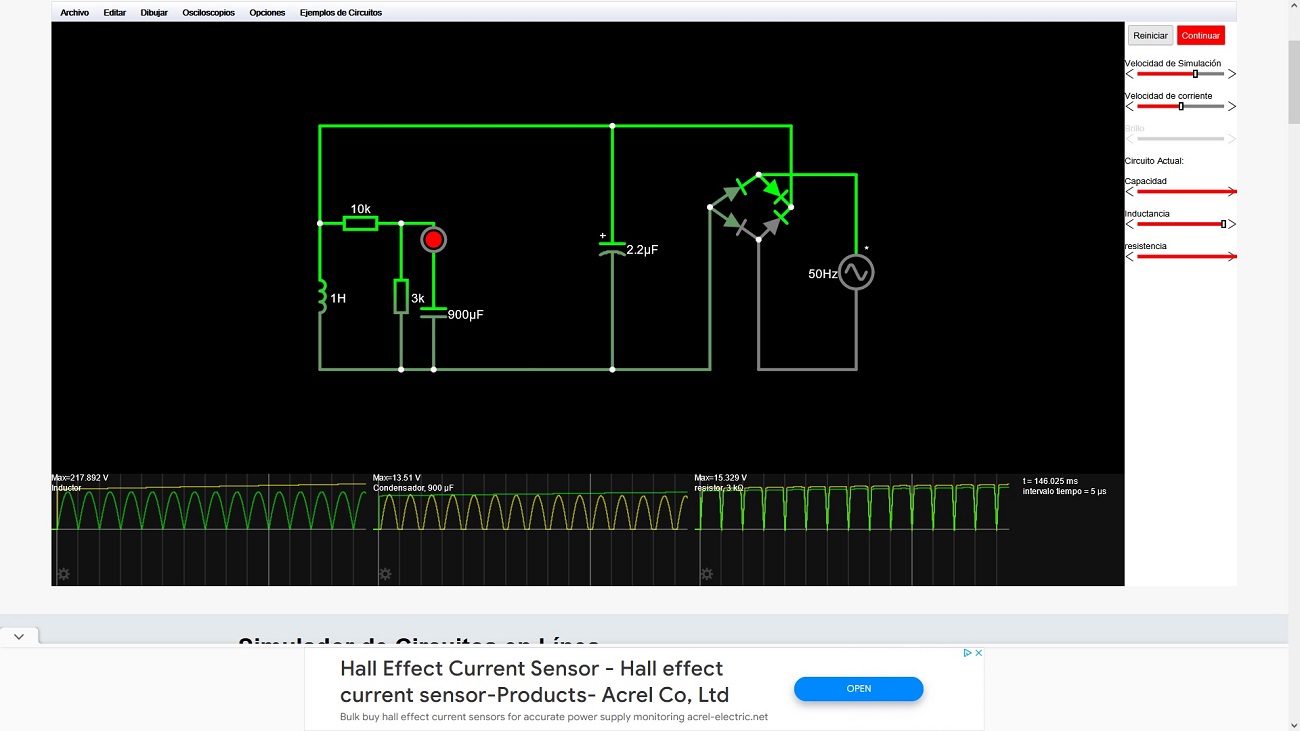

Aquí un esquema con solo una bobina, un condensador y un led. |
| simulador4.jpg |
|
| |
| |
|
|
|
|
