| Asunto: Circuito ventilador del radiador del coche  Publicado: 18 Jul, 2024 - 11:24 |
|
Nuevo en el Foro
Registrado: 08 Abr, 2024
Mensajes: 18
|

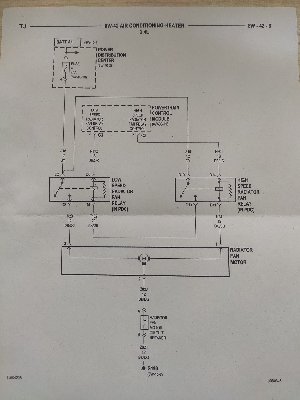

| Hola, aquí traigo un esquema del circuito del ventilador del radiador de mi coche.
A ver si alguien puesto en electrónica de automóviles, me puede decir algo, ya que el ventilador lleva dos velocidades (alta,baja) y se activan a través de dos relés.
Las conexiones D2 y D10 les lleva voltaje positivo desde el fusible, las conexiones D6 y D14 van a la centralita y me imagino que mandará a negativo.
Pero las otras cuatro conexiones no llego a entender el funcionamiento. |
| 1721292525603 2.jpg |
|
| |
| |
|
|
 |
| | Asunto: RE: Circuito ventilador del radiador del coche Publicado: 21 Jul, 2024 - 08:41 |
|
Nuevo en el Foro
Registrado: 08 Abr, 2024
Mensajes: 18
|
| Después de darle mil vueltas a la cabeza, ya solo se me ocurre que ese esquema tiene un fallo, yo apostaría a que las líneas de conexión D13 y D11 están intercambiadas entre sí.
Desde la D13 se alimenta a la bobina del relé y la D11 alimenta la velocidad alta del motor del ventilador a través de la D10 cuando el relé está activo. | |
| |
| |
|
|
|
|
