EMPLEO DE LOS A.O. EN FUENTES DE ALIMENTACIÓN

Diagrama de bloques de una fuente de alimentación.

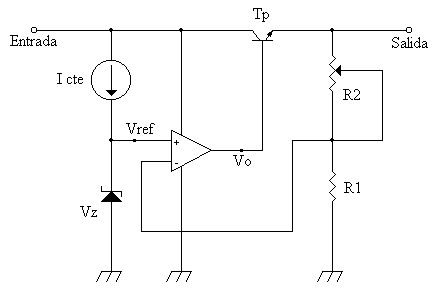

Bloque regulador/estabilizador con A.O.

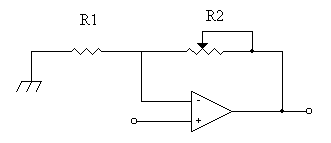

En este circuito el A.O. trabaja como amplificador no inversor, con ganancia variable.

Se verifica:

Como mínimo la tensión de salida será igual a la tensión de referencia. Simulación:
Supongamos que Ve = 25 / 22V y Vs = 21V
Ajustamos R2 para Vs = 10V Si:

Si:

- Protección contra sobreintensidad.

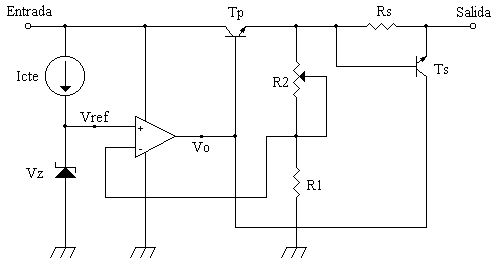

Como se ve en el circuito, Rs, se calcula de tal manera que, cuando la corriente de salida supere un valor dado, en esa resistencia caigan 0,6/0,7V y Ts pase a conducir, con lo que Tp quedará mal polarizado B-E y dejará de conducir.
