Fuentes de alimentación

Componentes de una fuente de alimentación:

La función de una fuente de alimentación es convertir la tensión alterna en una tensión continua y lo mas estable posible, para ello se usan los siguientes componentes: 1.- Transformador de entrada; 2.- Rectificador a diodos; 3.- Filtro para el rizado; 4.- Regulador (o estabilizador) lineal. este último no es imprescindible.

Transformador de entrada:

El trasformador de entrada reduce la tensión de red (generalmente 220 o 120 V) a otra tensión mas adecuada para ser tratada. Solo es capaz de trabajar con corrientes alternas. esto quiere decir que la tensión de entrada será alterna y la de salida también.

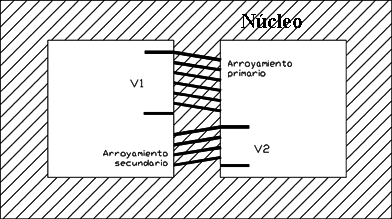

Consta de dos arrollamientos sobre un mismo núcleo de hierro, ambos arrollamientos, primario y secundario, son completamente independientes y la energía eléctrica se transmite del primario al secundario en forma de energía magnética a través del núcleo. el esquema de un transformador simplificado es el siguiente:

La corriente que circula por el arrollamiento primario (el cual esta conectado a la red) genera una circulación de corriente magnética por el núcleo del transformador. Esta corriente magnética será mas fuerte cuantas mas espiras (vueltas) tenga el arroyamiento primario. Si acercas un imán a un transformador en funcionamiento notarás que el imán vibra, esto es debido a que la corriente magnética del núcleo es alterna, igual que la corriente por los arrollamientos del transformador.

En el arroyamiento secundario ocurre el proceso inverso, la corriente magnética que circula por el núcleo genera una tensión que será tanto mayor cuanto mayor sea el número de espiras del secundario y cuanto mayor sea la corriente magnética que circula por el núcleo (la cual depende del numero de espiras del primario).

Por lo tanto, la tensión de salida depende de la tensión de entrada y del número de espiras de primario y secundario. Como fórmula general se dice que:

V1 = V2 * (N1/N2)

Donde N1 y N2 son el número de espiras del primario y el del secundario respectivamente.

Así por ejemplo podemos tener un transformador con una relación de transformación de 220V a 12V, no podemos saber cuantas espiras tiene el primario y cuantas el secundario pero si podemos conocer su relación de espiras:

N1/N2 = V1/V2

N1/N2 = 220/12 = 18,33

Este dato es útil si queremos saber que tensión nos dará este mismo transformador si lo conectamos a 120V en lugar de 220V, la tensión V2 que dará a 120V será:

120 = V2 * 18,33

V2 = 120/18,33 = 6,5 V

Por el primario y el secundario pasan corrientes distintas, la relación de corrientes también depende de la relación de espiras pero al revés, de la siguiente forma:

I2 = I1 * (N1/N2)

Donde I1 e I2 son las corrientes de primario y secundario respectivamente. Esto nos sirve para saber que corriente tiene que soportar el fusible que pongamos a la entrada del transformador, por ejemplo, supongamos que el transformador anterior es de 0.4 Amperios. Esta corriente es la corriente máxima del secundario I2, pero nosotros queremos saber que corriente habrá en el primario (I1) para poner allí el fusible. Entonces aplicamos la fórmula:

I2 = I1 * (N1/N2)

0.4 = I1 * 18.33

I1 = 0.4 / 18.33 = 21,8 mA

Para asegurarnos de que el fusible no saltará cuando no debe se tomará un valor mayor que este, por lo menos un 30% mayor.

Como ejercicio puedes calcular la tensión que tendríamos si, con el transformador anterior, nos equivocamos y conectamos a la red el lado que no es, cualquiera mete la mano ahí... (por si acaso no pruebe a hacerlo en la realidad ya que el aislamiento del secundario de los transformadores no suelen estar preparados para tensiones tan altas)

Rectificador a diodos

El rectificador es el que se encarga de convertir la tensión alterna que sale del transformador en tensión continua. Para ello se utilizan diodos. Un diodo conduce cuando la tensión de su ánodo es mayor que la de su cátodo. Es como un interruptor que se abre y se cierra según la tensión de sus terminales:

El rectificador se conecta después del transformador, por lo tanto le entra tensión alterna y tendrá que sacar tensión continua, es decir, un polo positivo y otro negativo:

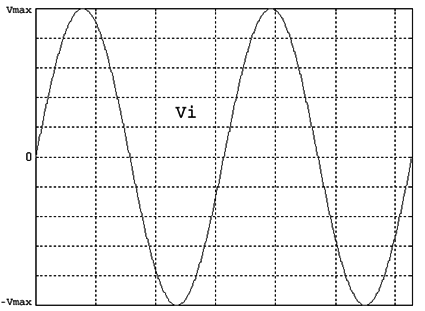

La tensión Vi es alterna y senoidal, esto quiere decir que a veces es positiva y otras negativa. En un osciloscopio veríamos esto:

La tensión máxima a la que llega Vi se le llama tensión de pico y en la gráfica figura como Vmax. la tensión de pico no es lo mismo que la tensión eficaz pero estan relacionadas, Por ejemplo, si compramos un transformador de 6 voltios son 6 voltios eficaces, estamos hablando de Vi. Pero la tensión de pico Vmax vendrá dada por la ecuación:

Vmax = Vi * 1,4142

Vmax = 6 * 1,4142 = 8,48 V

Rectificador a un diodo

El rectificador mas sencillo es el que utiliza solamente un diodo, su esquema es este:

Cuando Vi sea positiva la tensión del ánodo será mayor que la del cátodo, por lo que el diodo conducirá: en Vo veremos lo mismo que en Vi

Mientras que cuando Vi sea negativa la tensión del ánodo será menor que la del cátodo y el diodo no podrá conducir, la tensión Vo será cero.

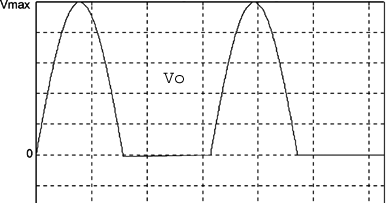

Según lo que acabamos de decir la tensión Vo tendrá esta forma:

Como puedes comprobar la tensión que obtenemos con este rectificador no se parece mucho a la de una batería, pero una cosa es cierta, hemos conseguido rectificar la tensión de entrada ya que Vo es siempre positiva. Aunque posteriormente podamos filtrar esta señal y conseguir mejor calidad este esquema no se suele usar demasiado.

Rectificador en puente

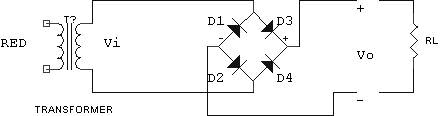

El rectificador mas usado es el llamado rectificador en puente, su esquema es el siguiente:

Cuando Vi es positiva los diodos D2 y D3 conducen, siendo la salida Vo igual que la entrada Vi

Cuando Vi es negativa los diodos D1 y D4 conducen, de tal forma que se invierte la tensión de entrada Vi haciendo que la salida vuelva a ser positiva.

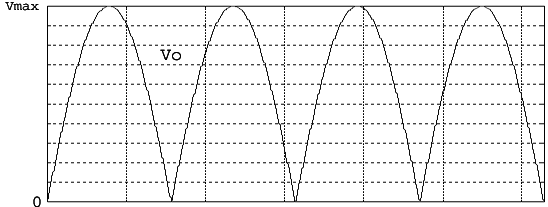

El resultado es el siguiente:

Vemos en la figura que todavía no hemos conseguido una tensión de salida demasiado estable, por ello, será necesario filtrarla después.

Es tan común usar este tipo de rectificadores que se venden ya preparados los cuatro diodos en un solo componente. Suele ser recomendable usar estos puentes rectificadores, ocupan menos que poner los cuatro diodos y para corrientes grandes vienen ya preparados para ser montados en un radiador. Este es el aspecto de la mayoría de ellos:

Tienen cuatro terminales, dos para la entrada en alterna del transformador, uno la salida positiva y otro la negativa o masa. Las marcas en el encapsulado suelen ser:

~ Para las entradas en alterna

+ Para la salida positiva

- Para la salida negativa o masa.

Rectificador a dos diodos

La forma de la onda de salida es idéntica a la del rectificador en puente, sin embargo este rectificador precisa de un transformador con toma media en el secundario. Un transformador de este tipo tiene una conexión suplementaria en la mitad del arrollamiento secundario:

Normalmente se suele tomar como referencia o masa la toma intermedia, de esta forma se obtienen dos señales senoidales en oposición de fase. dos señales de este tipo tienen la siguiente forma:

El esquema del rectificador con dos diodos es el siguiente:

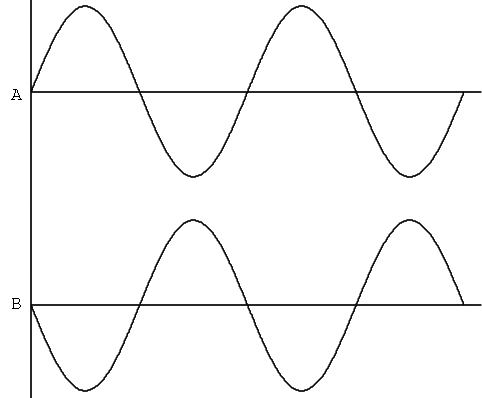

Tal y como son las tensiones en A y en B nunca podrán conducir ambos diodos a la vez. Cuando A sea positiva (B negativa) el ánodo de D1 estará a mayor tensión que su cátodo, provocando que D1 conduzca. Cuando B sea positiva (A negativa) el ánodo de D2 estará a mayor tensión que su cátodo, provocando que D2 conduzca. Obteniéndose la misma forma de Vo que con el puente rectificador:

La ventaja de este montaje es que solo utiliza dos diodos y solo conduce uno cada vez.

Caída de tensión en los diodos:

Cuando hablábamos de los diodos decíamos que eran como interruptores que se abren y se cierran según la tensión de sus terminales. Esto no es del todo correcto, cuando un diodo está cerrado tiene una caída de tensión de entre 0,7 voltios y 1 voltio, dependiendo de la corriente que este conduciendo esta caída puede ser mayor.

Esto quiere decir que por cada diodo que este conduciendo en un momento determinado se "pierde" un voltio aproximadamente.

En el rectificador de un diodo conduce solamente un diodo a la vez, por lo tanto la tensión de pico Vmax de la salida será un voltio inferior a la de la Vmax de entrada. Por ejemplo: supón que tienes un transformador de 6 V y quieres saber la tensión de pico que te queda cuando le pones un rectificador de un diodo, la tensión de salida de pico Vmax será la siguiente:

Vmax = 6 * 1.4142 - 1 = 7,5 V

En el rectificador en puente conducen siempre dos diodos a la vez, se dice que conducen dos a dos, por lo tanto la tensión de pico de la salida Vmax será dos voltios inferior a la Vmax de entrada. Por ejemplo: supón el mismo transformador de 6 voltios y quieres saber la tensión de pico que te queda al ponerle un rectificador en puente, la tensión de salida de pico Vmax será la siguiente:

Vmax = 6 * 1.4142 - 2 = 6,5 V

Quizás te extrañe que el rectificador en puente sea el mas usado pese a que "pierde" mas voltios. Pero ten en cuenta que la forma de onda del rectificador con un diodo y el rectificador en puente no son iguales y al final acaba rindiendo mucho mejor el puente de diodos.

El filtro:

La tensión en la carga que se obtiene de un rectificador es en forma de pulsos. En un ciclo de salida completo, la tensión en la carga aunmenta de cero a un valor de pico, para caer despues de nuevo a cero. Esta no es la clase de tensión continua que precisan la mayor parte de circuitos electrónicos. Lo que se necesita es una tensión constante, similar a la que produce una batería. Para obtener este tipo de tensión rectificada en la carga es necesario emplear un filtro.

El tipo mas común de filtro es el del condensador a la entrada, en la mayoría de los casos perfectamente válido. Sin embargo en algunos casos puede no ser suficiente y tendremos que echar mano de algunos componentes adicionales.

Filtro con condensador a la entrada:

Este es el filtro mas común y seguro que lo conocerás, basta con añadir un condensador en paralelo con la carga (RL), de esta forma:

Todo lo que digamos en este apartado será aplicable también en el caso de usar el filtro en un rectificador en puente.

Cuando el diodo conduce el condensador se carga a la tensión de pico Vmax. Una vez rebasado el pico positivo el condensador se abre. ¿Por que? debido a que el condensador tiene una tensión Vmax entre sus extremos, como la tensión en el secundario del transformador es un poco menor que Vmax el cátodo del diodo esta a mas tensión que el ánodo. Con el diodo ahora abierto el condensador se descarga a través de la carga. Durante este tiempo que el diodo no conduce el condensador tiene que "mantener el tipo" y hacer que la tensión en la carga no baje de Vmax. Esto es prácticamente imposible ya que al descargarse un condensador se reduce la tensión en sus extremos.

Cuando la tensión de la fuente alcanza de nuevo su pico el diodo conduce brevemente recargando el condensador a la tensión de pico. En otras palabras, la tensión del condensador es aproximadamente igual a la tensión de pico del secundario del transformador (hay que tener en cuenta la caída en el diodo). La tensión Vo quedará de la siguiente forma:

La tensión en la carga es ahora casi una tensión ideal. Solo nos queda un pequeño rizado originado por la carga y descarga del condensador. Para reducir este rizado podemos optar por construir un rectificador en puente: el condensador se cargaría el doble de veces en el mismo intervalo teniendo así menos tiempo para descargarse, en consecuencia el rizado es menor y la tensión de salida es mas cercana a Vmax.

Otra forma de reducir el rizado es poner un condensador mayor, pero siempre tenemos que tener cuidado en no pasarnos ya que un condensador demasiado grande origina problemas de conducción de corriente por el diodo y, por lo tanto, en el secundario del transformador (la corriente que conduce el diodo es la misma que conduce el transformador).

Efecto del condensador en la conducción del diodo:

Como venimos diciendo hasta ahora, el diodo solo conduce cuando el condensador se carga. Cuando el condensador se carga aumenta la tensión en la salida, y cuando se descarga disminuye, por ello podemos distinguir perfectamente en el gráfico cuando el diodo conduce y cuando no. En la siguiente figura se ha representado la corriente que circula por el diodo, que es la misma que circula por el transformador:

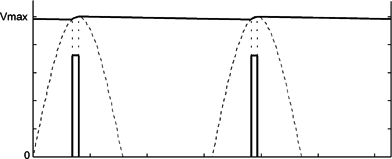

La corriente por el diodo es a pulsos, aquí mostrados como rectángulos para simplificar. Los pulsos tienen que aportar suficiente carga al condensador para que pueda mantener la corriente de salida constante durante la no conducción del diodo. Esto quiere decir que el diodo tiene que conducir "de vez" todo lo que no puede conducir durante el resto del ciclo. Es muy normal, entonces, que tengamos una fuente de 1 Amperio y esos pulsos lleguen hasta 10 Amperios o mas. Esto no quiere decir que tengamos que poner un diodo de 10 amperios, Un 1N4001 aguanta 1 amperio de corriente media y pulsos de hasta 30 amperios.

Si ponemos un condensador mayor reducimos el rizado, pero al hacer esto también reducimos el tiempo de conducción del diodo, Como la corriente media que pasa por los diodos será la misma (e igual a la corriente de carga) los pulsos de corriente se hacen mayores:

Y esto no solo afecta al diodo, al transformador también, ya que a medida que los pulsos de corriente se hacen mas estrechos (y mas altos a su vez) la corriente eficaz aumenta. Si nos pasamos con el condensador podríamos encontrarnos con que tenemos un transformador de 0,5 A y no podemos suministrar mas de 0,2 A a la carga (por poner un ejemplo).

Valores recomendables para el condensador en un RECTIFICADOR EN PUENTE:

Si quieres ajustar el valor del condensador al menor posible esta fórmula te dará el valor del condensador para que el rizado sea de un 10% de Vo (regla del 10%):

C = (5 * I) / (f * Vmax)

donde:

C: Capacidad del condensador del filtro en faradios

I: Corriente que suministrará la fuente

f: frecuencia de la red

Vmax: tensión de pico de salida del puente (aproximadamente Vo)

Si se quiere conseguir un rizado del 7% puedes multiplicar el resultado anterior por 1,4, y si quieres un rizado menor resulta mas recomendable que uses otro tipo de filtro o pongas un estabilizador.

Ejemplo práctico:

Se desea diseñar una fuente de alimentación para un circuito que consume 150 mA a 12V. El rizado deberá ser inferior al 10%. Para ello se dispone de un transformador de 10 V y 2,5 VA y de un rectificador en puente. Elegir el valor del Condensador:

1.- Calculamos la corriente que es capaz de suministrar el transformador para determinar si será suficiente, esta corriente tendrá que ser superior a la corriente que consume el circuito que vamos a alimentar

It = 2,5 / 10 = 250 mA

Parece que sirve, como calcularlo resulta bastante mas complicado nos fiaremos de nuestra intuición. Ten en cuenta siempre que el transformador tiene que ser de mas corriente de la que quieras obtener en la carga.

2.- Calculamos la Vmax de salida del puente rectificador teniendo en cuenta la caída de tensión en los diodos (conducen dos a dos).

Vmax = 10 * 1,4142 - 2 = 12,14 V

Esta será aproximadamente la tensión de salida de la fuente.

3.- Calculamos el valor del condensador según la fórmula del 10%, la I es de 150 mA la f es 50 Hz en Europa y la Vmax es 12,14 V:

C = (5 * 0,15) / (50 * 12,14) = 0,0012355 F

C = 1235,5 µF

tomaremos el valor mas aproximado por encima.

Filtros Pasivos RC y LC:

Con la regla del 10 por 100 se obtiene una tensión continua en la carga de aproximadamente el 10%. Antes de los años setenta se conectaban filtros pasivos entre el condensador del filtro y la carga para reducir el rizado a menos del 1%. La intención era obtener una tensión continua casi perfecta, similar a la que proporciona una pila. En la actualidad es muy raro ver filtros pasivos en diseños de circuitos nuevos, es mas común usar circuitos estabilizadores de tensión. Sin embargo estos estabilizadores tienen sus limitaciones y es posible que no te quede mas remedio que usar un filtro pasivo.

Filtro RC:

La figura muestra dos filtros RC entre el condensador de entrada y la resistencia de carga. El rizado aparece en las resistencias en serie en lugar de hacerlo en la carga. Unos buenos valores para las resistencias y los condensadores serían:

R = 6,8 O

C = 1000 µF

Con estos valores cada sección atenúa el rizado en un factor de 10, puedes poner una, dos, tres secciones. No creo que necesites mas.

La desventaja principal del filtro RC es la pérdida de tensión en cada resistencia. Esto quiere decir que el filtro RC es adecuado solamente para cargas pequeñas. Es muy útil cuando tienes un circuito digital controlando relés, en ocasiones estos relés crean ruidos en la alimentación provocando el mal funcionamiento del circuito digital, con una sección de este filtro para la alimentación digital queda solucionado el problema.

La caída de tensión en cada resistencia viene dada por la ley de Ohm:

V = I * R

donde I es la corriente de salida de la fuente y R la resistencia en serie con la carga.

Filtro LC:

Cuando la corriente por la carga es grande, los filtros LC de la figura presentan una mejora con respecto a los filtros RC. De nuevo, la idea es hacer que el rizado aparezca en los componentes en serie, las bobinas en este caso. Además, la caída de tensión continua en las bobinas es es mucho menos porque solo intervienen la resistencia de los arrollamientos.

Los condensadores pueden ser de 1000 µF y las bobinas cuanto mas grandes mejor. Normalmente estas últimas suelen ocupar casi tanto como el transformador y, de hecho, parecen transformadores, menos mal que con una sola sección ya podemos reducir el rizado hasta niveles bajísimos.

El regulador:

Un regulador o estabilizador es un circuito que se encarga de reducir el rizado y de proporcionar una tensión de salida de la tensión exacta que queramos. En esta sección nos centraremos en los reguladores integrados de tres terminales que son los mas sencillos y baratos que hay, en la mayoría de los casos son la mejor opción.

Este es el esquema de una fuente de alimentación regulada con uno de estos reguladores:

Si has seguido las explicaciones hasta ahora no te costará trabajo distinguir el transformador, el puente rectificador y el filtro con condensador a la entrada. Suele ser muy normal ajustar el condensador según la regla del 10%

Es muy corriente encontrarse con reguladores que reducen el rizado en 10000 veces (80 dB), esto significa que si usas la regla del 10% el rizado de salida será del 0.001%, es decir, inapreciable.

Las ideas básicas de funcionamiento de un regulador de este tipo son:

. La tensión entre los terminales Vout y GND es de un valor fijo, no variable, que dependerá del modelo de regulador que se utilice.

. La corriente que entra o sale por el terminal GND es prácticamente nula y no se tiene en cuenta para analizar el circuito de forma aproximada. Funciona simplemente como referencia para el regulador.

. La tensión de entrada Vin deberá ser siempre unos 2 o 3 V superior a la de Vout para asegurarnos el correcto funcionamiento.

Reguladores de la serie 78XX:

Este es el aspecto de un regulador de la serie 78XX. Su característica principal es que la tensión entre los terminales Vout y GND es de XX voltios y una corriente máxima de 1A. Por ejemplo: el 7805 es de 5V, el 7812 es de 12V... y todos con una corriente máxima de 1 Amperio. Se suelen usar como reguladores fijos.

Existen reguladores de esta serie para las siguientes tensiones: 5, 6, 8, 9, 10, 12, 15, 18 y 24 voltios. Se ponen siguiendo las indicaciones de la página anterior y ya esta, obtenemos una Vout de XX Voltios y sin rizado.

Es posible que tengas que montar el regulador sobre un radiador para que disipe bien el calor, pero de eso ya nos ocuparemos mas adelante.

Reguladores de la serie 79XX:

El aspecto es como el anterior, sin embargo este se suele usar en combinación con el 78XX para suministrar tensiones simétricas. la tensión entre Vout y GND es de - XX voltios, por eso se dice que este es un regulador de tensión negativa. La forma de llamarlos es la misma: el 7905 es de 5V, el 7912 es de 12... pero para tensiones negativas.

Una fuente simétrica es aquella que suministra una tensión de + XX voltios y otra de - XX voltios respecto a masa. Para ello hay que usar un transformador con doble secundario, mas conocido como "transformador de toma media" o "transformador con doble devanado". En el siguiente ejemplo se ha empleado un transformador de 12v + 12v para obtener una salida simétrica de ± 12v:

El valor de C puedes ajustarlo mediante la regla del 10%.

Regulador ajustable LM317:

Este regulador de tensión proporciona una tensión de salida variable sin mas que añadir una resistencia y un potenciómetro. Se puede usar el mismo esquema para un regulador de la serie 78XX pero el LM317 tiene mejores características eléctricas. El aspecto es el mismo que los anteriores, pero este soporta 1,5A. el esquema a seguir es el siguiente:

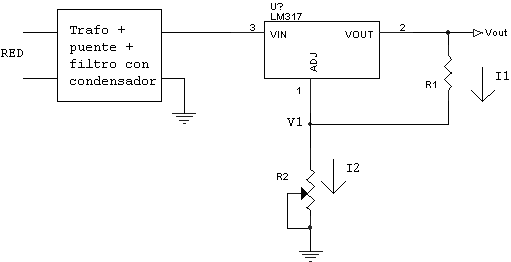

En este regulador, como es ajustable, al terminal GND se le llama ADJ, es lo mismo.

La tensión entre los terminales Vout y ADJ es de 1,25 voltios, por lo tanto podemos calcular inmediatamente la corriente I1 que pasa por R1:

I1 = 1,25 / R1

Por otra parte podemos calcular I2 como:

I2 = (Vout - 1,25) / R2

Como la corriente que entra por el terminal ADJ la consideramos despreciable toda la corriente I1 pasará por el potenciómetro R2. es decir:

I1 = I2

1,25 / R1 = (Vout - 1,25) / R2

que despejando Vout queda:

Vout = 1,25 * (1 + R2/R1)

Si consultas la hoja de características del LM317 verás que la fórmula obtenida no es exactamente esta. Ello es debido a que tiene en cuenta la corriente del terminal ADJ. El error cometido con esta aproximación no es muy grande pero si quieres puedes usar la fórmula exacta.

Observando la fórmula obtenida se pueden sacar algunas conclusiones: cuando ajustes el potenciómetro al valor mínimo (R2 = 0O) la tensión de salida será de 1,25 V. Cuando vayas aunmentando el valor del potenciómetro la tensión en la salida irá aumentando hasta que llegue al valor máximo del potenciómetro.

Por lo tanto ya sabemos que podemos ajustar la salida desde 1,25 en adelante. En realidad el fabricante nos avisa que no pasemos de 30V.

Cálculo de R1 y R2:

Los valores de R1 y R2 dependerán de la tensión de salida máxima que queramos obtener. Como solo disponemos de una ecuación para calcular las 2 resistencias tendremos que dar un valor a una de ellas y calcularemos la otra.

Lo mas recomendable es dar un valor de 240O a R1 y despejar de la última ecuación el valor de R2 (el potenciómetro). La ecuación queda de la siguiente manera:

R2 = (Vout - 1,25) * (R1/1,25)

Por ejemplo:

Queremos diseñar una fuente de alimentación variable de 1,25 a 12v. Ponemos que R1 = 240O. Solo tenemos que aplicar la última fórmula con Vout = 12 y obtenemos R2:

R2 = (12 - 1,25) * (240 / 1,25) = 2064 O

El valor mas próximo es el de 2 KO, ya tendríamos diseñada la fuente de alimentación con un potenciómetro R2 de 2 KO y una resistencia R1 de 240 O.

En teoría podemos dar cualquier valor a R1 pero son preferibles valores entre 100O y 330O.

Regulador Ajustable de potencia LM350:

El LM317 es muy útil para conseguir tensiones variables, sin embargo no es capaz de suministrar mas de 1,5A a la carga. El LM350 es otro regulador variable que funciona exactamente igual que el LM317, con la diferencia de que este es capaz por si solo de suministrar 3A.

Para conseguir mas de 3 A podemos acudir al siguiente esquema que utiliza un transistor de paso para ampliar la corriente:

En este circuito, la resistencia de 0,6 O se usa para detectar la máxima corriente que pasará por el regulador. Cuando la corriente es menor de 1 A, la tensión en bornes de los 0,6 O es menor que 0,6 V y el transistor está cortado. En este caso el regulador de tensión trabaja solo.

Cuando la corriente de carga es mayor de 1 A, la tensión en bornes de los 0,6 O es mayor de 0,6 V y el transistor entra en conducción. este transistor exterior suministra la corriente de carga extra superior a 1 A. En definitiva, el regulador solamente conducirá una corriente poco superior a 1 A mientras que el transistor conducirá el resto, por ello podríamos cambiar tranquilamente en este circuito el LM350 por un LM317.

La resistencia de 0,6 O será de 3 o 4 W dependiendo del transistor empleado.

Si montamos el circuito con un transistor TIP32 podremos obtener 4 A, ya que el TIP32 soporta una corriente máxima de 3A. Y si lo montamos con un MJ15016 podemos llegar hasta 16A. Puedes usar cualquier otro transistor de potencia PNP.

Disipación de potencia en los reguladores:

Cuando un regulador esta funcionando se calienta. Esto es debido a que parte de la potencia tomada del rectificador es disipada en el regulador. La potencia disipada depende de la corriente que se esté entregando a la carga y de la caída de tensión que haya en el regulador.

La figura muestra un regulador funcionando. La corriente que lo atraviesa es la corriente de la carga IL. Recordemos también que para que un regulador funcione correctamente la tensión de entrada Vin tenia que ser mayor que la tensión de salida Vout. Por lo tanto la caída de tensión en el regulador Vr será:

Vr = Vin - Vout

Y la potencia disipada vendrá dada por la la siguiente ecuación:

PD = Vr * IL

Los reguladores que hemos visto son capaces de disipar una potencia de 2 o 3 W como mucho por si solos. Si se llega a esta potencia es necesario montarlos sobre unos radiadores adecuados, que serán mas grandes cuanta mas potencia queramos disipar.

Para evitar que la potencia disipada sea lo menor posible tendrás que procurar que Vin no sea mucho mayor que Vout.

Ejemplo 1:

Tenemos una fuente de alimentación variable desde 1,25v a 15v y 0,5A con un LM317. Como la tensión máxima de salida son 15v, la tensión de entrada al regulador tendrá que ser de 18v mas o menos. Vamos a calcular la potencia que disipa el regulador cuando ajustamos la fuente a 15v, 4v y 2v En todos los casos la corriente de salida será 0,5A.

a 15v la caída de tensión en el regulador será de 18 - 15 = 3V, la corriente es 0,5 A luego:

PD = 3 * 0,5 = 1,5 W

a 4v la caída de tensión en el regulador será de 18 - 4 = 14v, la corriente es 0,5A luego:

PD = 14 * 0,5 = 7 W

a 2v la caída de tensión en el regulador será de 18 - 2 = 16v, la corriente es 0,5A luego:

PD = 16 * 0,5 = 8 W

Fíjate que hemos hecho los cálculos para el mejor de los casos en el que nos hemos preocupado de que la tensión de entrada al regulador no sea mas de la necesaria, aun así tenemos que poner un radiador que pueda disipar poco mas de 8W. Es un radiador bastante grande para una fuente de medio amperio nada mas. Este es un problema que surge cuando queremos diseñar una fuente con un alto rango de tensiones de salida. Prueba a hacer el cálculo para una fuente variable hasta 30v y 1A, salen mas de 30 W.

Ejemplo 2:

Queremos una fuente fija con una salida de 5V y 0.5A, vamos a calcular la potencia que se disipa en el regulador usando un transformador de 7 voltios y otro de 12 voltios.

para el transformador de 7 voltios: La Vmax de salida del transformador será 7 * 1,4142 = 9,9v descontando la caída en los diodos del puente serán 7,9v a la entrada del regulador. Como la salida es de 5v la potencia disipada PD será:

PD = (7,9 - 5) * 0,5 = 1,45 W

para el transformador de 12 voltios: La Vmax de salida del transformador será 12 * 1,4142 = 16,9v descontando la caída en los diodos del puente serán 14,9v a la entrada del regulador. Como la salida es de 5v la potencia disipada PD será:

PD = (14,9 - 5) * 0,5 = 4,95 W

Con los dos transformadores estaríamos consiguiendo una salida de 5v y 0,5 A, sin embargo, con el de 12V nos haría falta poner un radiador en el regulador que nos podríamos haber ahorrado comprando un transformador de 7V.
