Amplificador Audio 10W x 2

Amplificador Audio 10W x 2

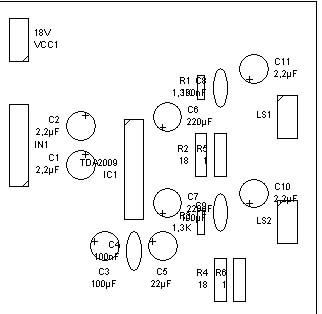

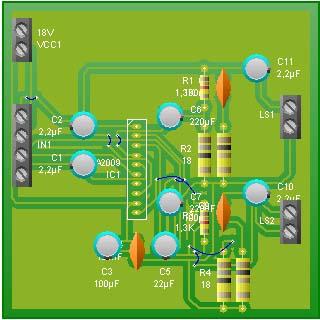

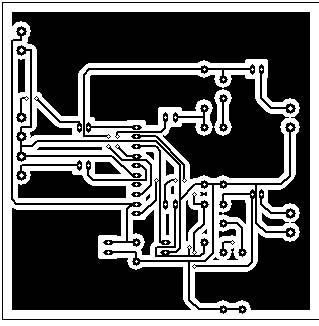

amplificador pcbamplificador pcbamplificador pcb

Alimentación:

  • V max: simple 18V DC
  • I  max: 1A

Componentes:

R1 1.3 kΩC1 2.2 µF 35V electrolitico IC1 TDA2009
R2 18 ΩC2 2.2 µF 35V electrolitico
R3 1.3 kΩ C3 100 µF 35V electrolitico
R4 18 ΩC4 100 nF ceramico
R5 1 Ω 3 W C5 22 µF 35V electrolitico
R6 1 Ω 3W C6 220 µF 35V electrolitico
 C7 220 µF 35V electrolitico
 C8 100 nF
 C9 100 nF
 C10 2.2 µF 35V electrolitico
 C11 2.2 µF 35V electrolitico
