Amplificador audio 10 W

Amplificador audio 10 W

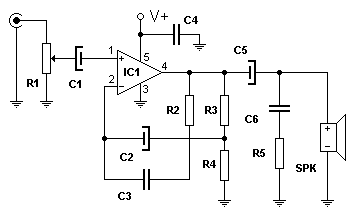

Con sólo un circuito integrado como elemento activo este circuito es capaz de proporcionar hasta 10W de potencia sobre una carga que puede estar comprendida entre 2 y 8 .

Como es lógico el circuito integrado, un TDA2003 , debe ser colocado con un adecuado disipador de calor para evitar daños a sus componentes internos por sobre temperatura en la cápsula.

A máxima potencia el circuito necesita 2A para trabajar correctamente.

Los 10W se obtienen en el punto óptimo de trabajo  una carga de 4 Ω. La entrada debe ser de al menos 1Vpp para lograr este rendimiento.

Alimentación:

  • V max: simple 18V DC
  • I  max: 2A

Componentes:

R1 100 kΩ potenciómetro C1 2.2 µF IC1 TDA2003
R2 47 ΩC2 470 µF
R3 220 ΩC3 47 nF
R4 2.2 ΩC4 100 nF
R5 1 ΩC5 1000 µF
SPK altavoz 4 ΩC6 100 nF
