Conversor de 12V a 5V simétrico

Conversor de 12V a 5V simétrico

Con este sencillo circuito podremos pasar de 12 voltios a 5 voltios simétricos, pudiendo utilizar una fuente de alimentación ya existente.

La intensidad máxima de salida es de 1A, y como siempre es recomendable una buena disipación térmica en los reguladores.

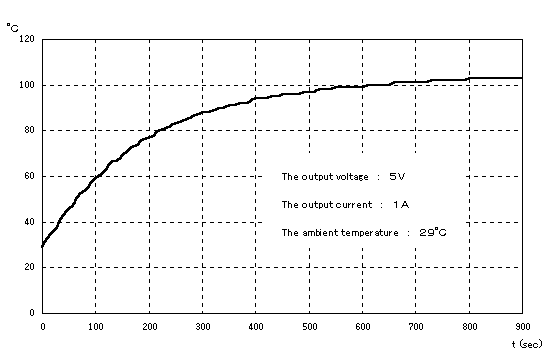

A continuación incluimos se incluye la gráfica térmica para los LM317 y LM337

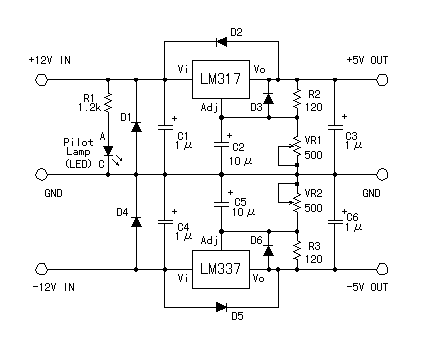

Circuito electronico



Alimentación:

  • V max: simétrica +/- 12V DC
  • I  max: 0.2A
