Emisor de video Vhf

Emisor de video Vhf

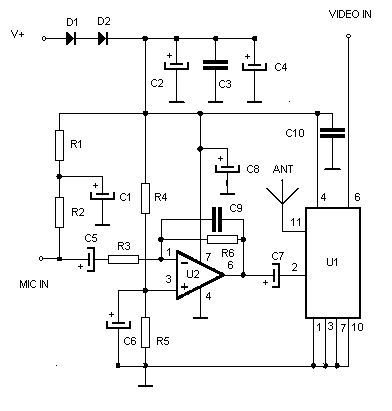

Un integrado específico realiza el tratamiento de imagen y un módulo híbrido se ocupa de la transmisión: el circuito resulta así sumamente sencillo. El circuito esta pensado para emitir en el canal 12 Vhf. No se precisan ajustes, excepto el nivel de la sensibilidad del micrófono que puede ajustarse variando el valor de la resistencia R6.

Como antena puede utilizarse un tramo de hilo de cobre rígido de unos 15 cm. (¼ de onda).

Alimentación:

  • V max: simple 6V DC
  • I  max: 0.1A

Componentes:

R1 1 kΩC1 10 µF 16VD1 1N4007
R2 3.3 kΩC2 220 µF 16VD2 1N4007
R3 1 kΩC3 100 nF multicapaU1 Aurel TX AV VHF
R4 22 kΩC4 10 µF 16VU2 LM741
R5 22 kΩC5 1 µF 16V
R6 680 kΩC6 10 µF 63V
 C7 1 µF 16V
 C8 10 µF 16V
 C9 150 pF cerámico
 C10 100 nF multicapa
