Filtro pasa bajos para sub-woofer activo

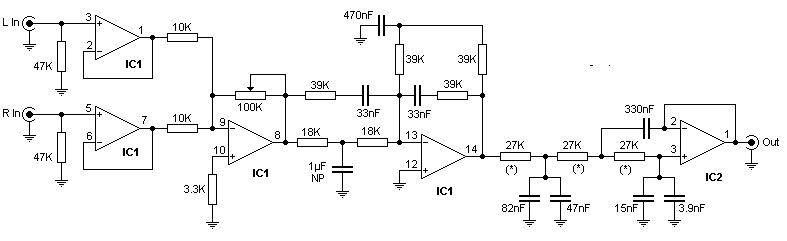

Circuito electronico

Este sistema es ideal para reforzar los sonidos de baja frecuencia.

El mismo esta compuesto por una red sumadora la cual combina las señales de audio provenientes de los canales izquierdo y derecho. Luego, un amplificador de ganancia regulable permite ajustar la cantidad de amplificación extra que se le dará a la señal resultante. Seguido una red de RC combinada efectúa el filtrado, dejando pasar solo las frecuencias predefinidas. Con las tres resistencias de 27 k Ω (marcadas con asteriscos entre paréntesis) se obtiene un filtro que corta en los 60Hz. Sustituyendo estas resistencias por otras de 22 k Ω el corte se efectuará en los 75Hz. En cambio, si las reemplazamos por resistencias de 18 k Ω el punto será en los 100Hz. Resistencias de 15k Ω establecen la frecuencia en 125Hz y por último, con  12 k Ω se obtiene un filtro que corte en 150Hz. Siempre el mismo valor para las tres resistencias. El último amplificador, medio NE5532, se comporta como buffer de salida.

Alimentación :

  • V max: simétrica +/- 15V DC
  • I  max: 0.5A

Componentes:

IC1 TL074
IC2 NE5532
