Filtro pasa banda

Filtro pasa banda

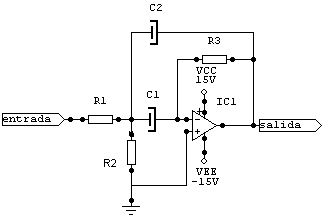

Filtro pasa banda basado en el amplificador operacional 741.Con estos valores, el filtro esta centrado a 1 Khz., pero variando la resistencia R3 cambiaremos el punto de trabajo del filtro.

Alimentación :

  • V max: simétrica +/- 15V DC
  • I  max: 0.5A

Componentes:

R1 39.8 k Ω C1 0.02 µF IC1 LM741
R2 159 k Ω C2 0.02 µF
R3 402 Ω
