Luces rítmicas
Cada canal controla una salida de 220 voltios en función de una frecuencia fundamental. Dado que el funcionamiento y esquema de los canales es idéntico se mostrará y explicará sólo uno.

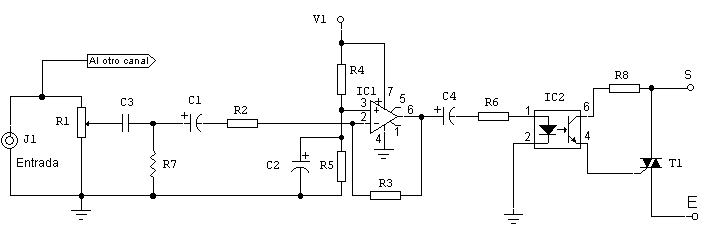

La señal de audio se inyecta al circuito a través del potenciómetro R1. Luego ingresa a un filtro pasa-bajo formado por C3 y R7 en el primer canal. Nótese que los valores de capacidad deberán de ser distintos en el filtro pasa-bajo por lo tanto cada canal poseerá distinta frecuencia de corte. Para estos valores las frecuencias están prefijadas para bajos, medios y agudos.
Luego del filtro la señal es amplificada por IC1 y a través de IC2 aísla el circuito de los 220 voltios de red. Finalmente T1 actúa como conmutador para encender o apagar las lámparas
Alimentación:
- v max: simple 15v dc
- I max: 0.2A
Componentes:
| R1 10 kΩ potenciómetro | C1 4,7 µF | T1 BTB06-400 |
| R2 47 kΩ | C2 47 µF | IC1 TL071 |
| R3 470 kΩ | C3 220 nF | IC2 MOC3021 |
| R4 10 kΩ | C4 22 µF | |
| R5 10 kΩ | C5 10 nF | |
| R6 1 kΩ | C6 1 nF | |
| R7 15 kΩ | ||
| R8 1.2 kΩ |
