Oscilador de tono discontinuo

Oscilador de tono discontinuo

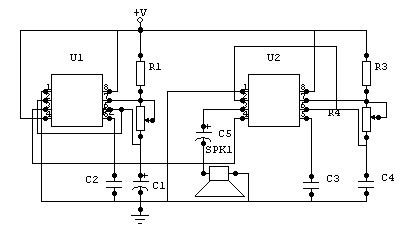

Básicamente este circuito consiste en un oscilador de cronometro con periodos de encendido y apagado, el primer IC oscila aproximadamente a 1 Hz el segundo IC hace turnos de apagado y encendido con el primer IC. Este determina la rapidez del segundo Ic en los turnos de apagado y encendido estableciendo el tono final de salida

La VR1 cambia la frecuencia de salida y la VR2 cambia el tono, puede cambiar el altavoz por un zumbador pero esto no le dará un tono mas potente, además no podrá cambiar el tono.

Alimentación:

  • V max: simple 12V DC
  • I  max: 0.1A

Componentes:

R1C1 U1 LM555
R2C2U2 LM555
R3C3
R4C4
SPK 8C5
