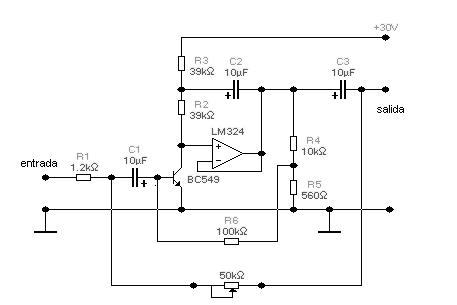

Preamplificador para micrófono de bajo ruido y baja impedancia de salida

Preamplificador para micrófono de bajo ruido y baja impedancia de salida

La ganancia se regula variando la resistencia de 50 kΩ.

El circuito esta pensado para obtener una ganancia alrededor de los 32 Db conectando un micrófono dinámico de 600Ω a la entrada, sin distorsiones.

Al utiliza un amplificador operacional conseguimos una alta impedancia de estada y muy baja de salida, con lo que optimizaremos la conexión con la siguiente etapa. El circuito integrado se trata de un LM324

Alimentación :

  • V máx: simple 30V DC
  • I  máx: 0.1A
