Protector de tweeter

Protector de tweeter

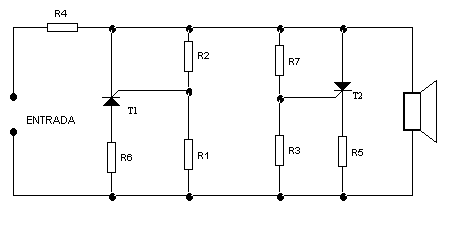

El circuito superior sirve para realizar una buena protección de sobre tensiones a los tweeter.
Cuando la tensión existente en los divisores resistivos alcanza un cierto nivel, el tiristor se dispara protegiendo al tweeter.

Alimentación :

  • V max: sin alimentación externa
  • I  max:

Componentes:

R1 27 kΩ T1 TIC106
R2 ver tabla T2 TIC106
R3 ver tabla
R4 0.47 Ω 4W
R5 4.7 Ω 2W
R6 4.7 Ω 2W
R7 27 kΩ
Potencia entrada de 3 vías Potencia eficaz en el tweeter Tensión de picoR2/R3
20W 5W 6,5V 2,2 kΩ
25W 7,5W 7,7V 1,8 kΩ
35W 10W 8,9V 1,5 kΩ
50W 15W 10,9V 1,2  kΩ
85W 25W 14,1V 1  kΩ
100W 35W 16,7V 820 Ω
160W 50W 20V 680 Ω
200W 60W 21,9V 560 Ω
250W 75W 24,5V 470 Ω
