Riego Automático

Riego Automático

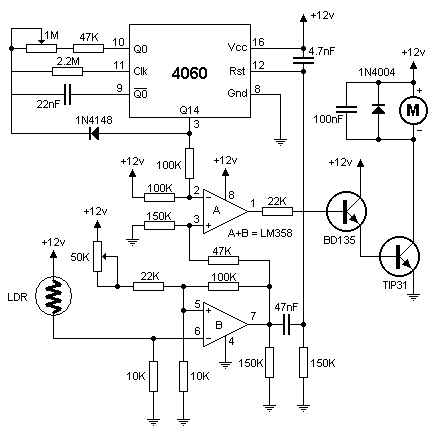

Como se observa se ha realizado íntegramente con electrónica discreta y sin el uso de relés. Es completamente de estado sólido, exceptuando claro está la bomba de agua.

El CD4060 es un contador de 16 bits, con oscilador incorporado en el mismo que se emplea como oscilador temporizador. Este integrado es el que se encarga de temporizar el funcionamiento de la bomba, en otras palabras, el tiempo que durará el riego. Para alterar ese tiempo basta con actuar sobre el potenciómetro de 1MΩ el cual conviene que sea del tipo lineal para que la respuesta en todo su cursor sea la misma. El reset del contador se lleva a cabo subiendo a positivo la pata 12, que sucede en dos posibilidades: Cuando se conecta la alimentación (arranque) gracias al condensador de 4.7nF o bien al hacerse positiva la salida del operacional B. Esto último se produce cuando se detecta la falta de luz (ver mas adelante). La salida Q14 se pone alta cuando la cuenta llega a 8912, conduciendo tensión el diodo 1N4148 y haciendo que el oscilador se detenga. Al detenerse el oscilador la cuenta se paraliza en el valor alcanzado y habrá terminado el tiempo de riego. Esto se vuelve a  cero y se habilita nuevamente el conteo al llegar el próximo amanecer. Las resistencias puestas a masa y a Vcc se emplean para establecer los niveles adecuados de tensión en cada punto del circuito.

Si se desea regar una gran superficie se puede optar por colocar un relé en lugar del motor y accionar una o varias bombas eléctricas de 220V que rieguen cada sector del jardín. El transistor TIP debe ser montado con un disipador de calor. El fotorresistencia (LDR) debe ser apuntado hacia el cielo y lejos del alcance del foco de una lámpara u otro artefacto de iluminación que haya en la zona, para evitar que no detecte correctamente la noche. Los potenciómetros son ambos lineales, como ya se dijo y pueden ser sustituidos por resistencias variables para evitar que salgan de la caja la cual debe ser del tipo estanco para exteriores. Es interesante colocar en paralelo con el motor un diodo Led rojo intermitente con su resistencia limitadora de corriente (1 kΩ o similar) para indicar el funcionamiento del sistema y otro en paralelo con la alimentación para indicar que está activado. Esto nos permitirá detectar problemas y nos facilitará la instalación y control periódico del sistema en general sin ser necesario abrir la tapa.

Una opción interesante es usar una válvula de paso eléctrica para regular el paso del agua al sistema de lavado. Estas válvulas son esencialmente solenoides que en estado de reposo no dejan pasar el agua, pero cuando se les da 220V hacen las veces de una canilla abierta. No le suman presión al sistema, pero en la mayoría de los casos sirven perfectamente.

Alimentacion:

  • V max: simple 12V DC
  • I  max: 0.5A
