Termostato electrónico programable

Termostato electrónico programable
Circuito electronicoHexadecimal Circuito electronico Codigo fuente

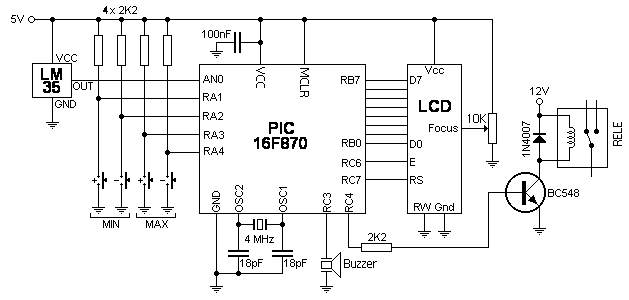

Gracias a la sonda de temperatura LM35 hemos podido realizar este pequeño pero muy versátil termostato que sirve tanto para calentar como para enfriar

El circuito centra su funcionamiento en el micro controlador PIC16F870 el cual dispone en su interior de convertidor AD de 10 bits de resolución. Cuatro pulsadores permiten establecer el punto de activación y desactivación del relé. Estos parámetros se almacenan automáticamente en la EEPROM interna del PIC por lo que no deben ser recargados al quitar la corriente. El LCD, una pantalla de 2 líneas x 16 caracteres indica en su parte superior la temperatura actual medida y en su parte inferior los parámetros inferior y superior. Un buzzer (del tipo con oscilador) pita por 100ms cada vez que se presiona un pulsador.

El principio de funcionamiento es muy simple. Si la temperatura cae por debajo del límite inferior se activa el relé. Si la temperatura sobrepasa el límite superior se desactiva el relé. Dado que ambos puntos son programables podemos lograr el punto de histéresis (estado intermedio) que queramos.

Alimentación:

  • V max: simple 12 V DC
  • I  max: 0.2A
