| Autor | Mensaje |
|---|
| Asunto:  Publicado: 06 Ene, 2009 - 11:07 |
|
Vive en el foro
Registrado: 08 Jul, 2004
Mensajes: 253
Ubicación: Algorta (Vizcaya)
|
| Hola jartur, estoy de acuerdo contigo en cambiar esos terminales que has puesto por simples hembras para las bananas machos normales pues con las que tienes ahora es fácil hacer un cortocircuito.
La sonda lógica la tienes que alimentar del mismo circuito que vas a probar (entre 5 y 12V es lo normal aunque no he visto el esquema de la que has hecho)porque si no, no detectará los distintos estados. De todas maneras, si la alimentas y tocas con un dedo la punta, deberían de encender los diodos. En la foto no veo por donde alimentas la sonda (solo veo un cable). Saca otra foto a ver si soy capaz de verlo.
Un saludo | |
| |
| |
|
|
 |
| | Asunto: Publicado: 06 Ene, 2009 - 11:37 |
|
Vive en el foro
Registrado: 08 Jul, 2004
Mensajes: 253
Ubicación: Algorta (Vizcaya)
|
| Hola otra vez. He entrado en la página de Pablin para ver el esquema de la sonda y solo vale para integrados TTL y se alimenta a 5V. Si le metes más tensión, te cargas el 74LS04 de la sonda. Pilla otro esquema que valga para TTL y CMOS para tensiones entre 5 y 15V. Yo tengo algún esquema (seguro) pero si te interesa,tendría que buscarlo así que me lo dices.
Un saludo | |
| |
| |
|
|
|
| | Asunto: Publicado: 07 Ene, 2009 - 01:53 |
|
Nuevo en el Foro
Registrado: 01 Ene, 2009
Mensajes: 14
|
| Buenas Amigo Manu Gracias por su ayuda acá coloco otra foto con nuevos terminales más presentables y actualmente sigo trabajando en la fuente para que se vea mejor estéticamente y lo de la sonda encontré esa que fue rápido armarla y como la arme para que entrara perfectamente al probador de 110 y bueno sería muy bueno que me mostraras la sondo de la que me hablas para armarla y tener una superior a la que arme.
1.- Que te parece la conexión del led y del fan que le coloque a las salidas?
2.- Y cómo ves la idea de colocar unos 7 segmentos que me muestren el valor de los V de la salida de voltaje variable. |

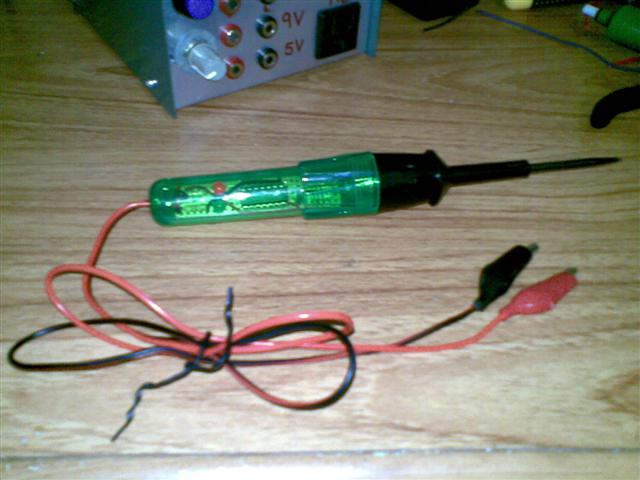

| 06012009_001 (Small).jpg |
|

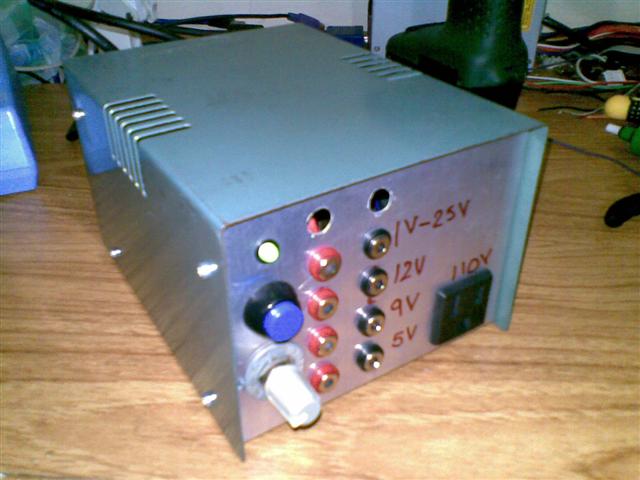

| 06012009 (Small).jpg |
|
| |
| |
|
|
|
| | Asunto: Publicado: 07 Ene, 2009 - 11:54 |
|
Vive en el foro
Registrado: 08 Jul, 2004
Mensajes: 253
Ubicación: Algorta (Vizcaya)
|
| Hola, las bornas que has puesto ahora son perfectas. No me gusta que la entrada de 110v esté en el frente, queda mucho más estética por detrás.
Lo más lógico es que pongas un voltímetro con 3 displays de tipo LED de 7 segmentos que lo puedes hacer tú sin grandes problemas pero requiere una alimentación independiente de 5V y unos 300mA que podrías utilizar de la que has hecho, siendo la masas comunes, conectando el voltímetro entre masa y la salida que tienes variable pudiendo medir sin cambiar de escala entre cero y 99.9 V y si quieres poner 3 escalas con un conmutador, tendrás además, escalas de 9.99V y 999mV. No sé que era exactamente lo que querías poner, pero lo más práctico y sencillo es la solución del volt. digital de 3 displays sin conmutador. Tengo esquemas si te interesan.
Cuando te hagas una fuente de laboratorio más completa y más potente (que seguro te la harás) le deberás poner también amperímetro, limitación y regulación de la intensidad de salida para que sea cortocircuitable, incluso conmutador para utilizar el voltimetro de la fuente como volt. exterior y algunos "adornos" más.
No me has dicho si la sonda funciona bien a 5V. Desde luego, bonita si que te ha quedado ......
Te buscaré el esquema de la sonda y/o una posible modificación de la que has hecho para ver si la puedes aprovechar. Dame tiempo
Un saludo | |
| |
| |
|
|
|
| | Asunto: Publicado: 08 Ene, 2009 - 06:19 |
|
Nuevo en el Foro
Registrado: 01 Ene, 2009
Mensajes: 14
|
| Muchas gracias Manu y si me interesa esa solución de volt. Digital de 3 displays sin conmutador. Para q me pases el esquemas que si interesa para ponerme a trabajar en el.
Lo de la sonda claro sería muy buena cualquier mejora sobre ella.
Y lo de la fuente de mayor poder claro que de seguro montare una más completa y con mayor amperaje. | |
| |
| |
|
|
|
| | Asunto: Publicado: 08 Ene, 2009 - 12:46 |
|
Experto
Registrado: 16 Mar, 2008
Mensajes: 183
Ubicación: Cerca de Toledo
|
| Hola, Te ha quedado muy bien y con el Vol. Va ha ser Genial.
Espero que todo te funcione OK. Suerte. | |
| |
| |
|
|
|
| | Asunto: Publicado: 09 Ene, 2009 - 05:26 |
|
Nuevo en el Foro
Registrado: 01 Ene, 2009
Mensajes: 14
|
| | Gracias Josebur la idea de la variable con el lm317 fue tuya y bueno ahora estoy pensando en pintarla y hacer otras cosas para que sea mas estica | |
| |
| |
|
|
|
| | Asunto: Publicado: 10 Ene, 2009 - 12:14 |
|
Vive en el foro
Registrado: 08 Jul, 2004
Mensajes: 253
Ubicación: Algorta (Vizcaya)
|
| | Dame tu dirección de correo electrónico para mandarte los esquemas ya que no se pueden colgar aquí porque "pesan" más de lo que permite el foro. Los del voltímetro están en Francés aunque no creo que tengas problema con eso. Si tienes alguna duda, te la aclaro y yá está. | |
| |
| |
|
|
|
| | Asunto: Publicado: 10 Ene, 2009 - 05:54 |
|
Nuevo en el Foro
Registrado: 01 Ene, 2009
Mensajes: 14
|
| |
|
|
|
