| Autor | Mensaje |
|---|
| Asunto: Regular tension en un adaptador  Publicado: 28 Feb, 2009 - 05:26 |
|
Nuevo en el Foro
Registrado: 30 Ene, 2009
Mensajes: 48
|
| | Tengo un adaptador para una impresora de entrada 220/240V alterna 180mA y de salida 30V en continua y 500mA, necesito regular la salida 12,13,14,15,16,17,18,19,20,21,22V,para un circuito de slot (scalextric) ya que los coches son de varias escalas y van a diferentes voltajes, que sistema me aconsejáis para regular la tensión de salida, cual es el más económico o mejor?, gracias por anticipado y un saludo. | |
| |
| |
|
|
 |
| | Asunto: Publicado: 01 Mar, 2009 - 03:39 |
|
Vive en el foro
Registrado: 30 Sep, 2007
Mensajes: 261
|
| Hola.
Para más información del LM317, baja la hoja de datos.
Chao.
elaficionado. |

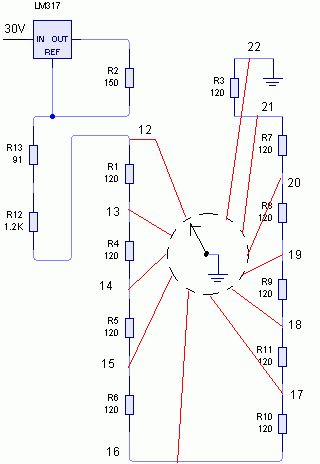

| 12-12V.gif |
|
| |
| |
|
|
|
| | Asunto: Publicado: 01 Mar, 2009 - 01:53 |
|
Nuevo en el Foro
Registrado: 30 Ene, 2009
Mensajes: 48
|
| | Gracias por tu información "elaficionado" me pongo en ello,¿donde está el positivo? ya que veo masa en ambos extremos ¿como se baja la hoja de datos? un saludo | |
| |
| |
|
|
|
| | Asunto: Publicado: 01 Mar, 2009 - 04:37 |
|
Vive en el foro
Registrado: 30 Sep, 2007
Mensajes: 261
|
| Hola.
El positivo es +30V.
Entra al Google y pon LM317
Chao.
elaficionado. | |
| |
| |
|
|
|
| | Asunto: Publicado: 02 Mar, 2009 - 12:41 |
|
Fanatico de la Electronica
Registrado: 14 Ago, 2005
Mensajes: 1894
|
| | ese circuito es probable que te caliente mucho al tener que comvertir tanto voltaje en intensidad, mas como le pongas dos coches. rectificalo con un 7824 y despues gestiona el resto de corriente con un ne555 y unos mosfet por pwm. te dveria tirar bien por dos coches sin calentar mucho. estaviliza la corrinte de salida del PWM con unos condensadores para que sea mas estable su salida | |
| |
| |
|
|
|
| | Asunto: Publicado: 02 Mar, 2009 - 12:58 |
|
Nuevo en el Foro
Registrado: 30 Ene, 2009
Mensajes: 48
|
| | Osea que el positivo son los 30v o entrada al LM317,y el negativo sería la salida del selector unida con la última resistencia? veo que de LM317 hay varios tipos, cual sería?, te pongo un link con el esquema http://www.telefonica.net/web2/fcoaguil ... Fuente.htm ,te ruego que me corrijas si me equivoco, en cuanto al otro tema solo corre un coche ya que hacemos la modalidad de rallye, corremos contra el cronómetro, la lucha es contra el cronómetro y uno mismo, y gana el que menor tiempo hace en la suma de tramos, normalmente son quince tramos, osea cinco tramos tres pasadas, si tenéis algún consejo que darme os lo agradecería, soy electricista y la electrónica solo la entiendo si veo plano o esquema, ya que la jerga electrónica la desconozco, gracias y saludos. |
Ultima edición por PakoRallye el 13 Mar, 2009 - 09:05 , editado 1 vez | |
| |
|
|
|
| | Asunto: Publicado: 02 Mar, 2009 - 01:35 |
|
Fanatico de la Electronica
Registrado: 14 Ago, 2005
Mensajes: 1894
|
| | la verdad que de gerga es poco todos savemos lo que es una bombilla o un inteructor o un conmutador o cambio de cruves, sino se mira. si no quiers complicarte hazlo de esa manera y utiliza mejor un lm317 pero d los grandes de 3A o hazlo con el normal site calienta como digo modificalo, y ponle un potenciometro asi te evitas de tanto contactor. porlodemas el control de corrient por PWM es algo que se utiliza mucho para equipos con potencia. fuentes conmutadas comversores 12v a 220v control de velocidad para motores trifasicos o monofasicos de gran potencia y muy parecido a como funcionaria un regulador de luz cuando se dispara el triac. si solo te interesa el esquema lo pones por el google y del lm317 tesaln historias a patadas. aunque mejor echale un vistazo al pdf del fabricante y ya ves distintos modos de echarlo a funcionar | |
| |
| |
|
|
|
| | Asunto: Publicado: 02 Mar, 2009 - 01:46 |
|
Nuevo en el Foro
Registrado: 30 Ene, 2009
Mensajes: 48
|
| | muchas gracias por todo, me pongo en ello, el esquema del link esta bien? saludos | |
| |
| |
|
|
|
| | Asunto: Publicado: 02 Mar, 2009 - 01:55 |
|
Fanatico de la Electronica
Registrado: 14 Ago, 2005
Mensajes: 1894
|
| | la verdad que l lm317 es un encapsulado que ya ta preparado solo para ponerle unas resistencias y ya estar funcionando. pero ya te abiso qu te ba a calentar mucho al tenr que convertir. los 30V en 16V porlomenos mas que un motorin de escalextri le demandara un amperio y eso le va hacer calentar mucho. aun asi te puede venir bien la practica y en un integrado vastante varato. | |
| |
| |
|
|
|
| | Asunto: Publicado: 02 Mar, 2009 - 06:09 |
|
Vive en el foro
Registrado: 30 Sep, 2007
Mensajes: 261
|
| Hola.
Si miras el circuito clásico o standard, el voltaje de salida está en función de R1 y R2, si haces R2 variable, el voltaje de salida también es variable.
En el circuito que te propongo, R2 es la conexión en serie de todas la resistencias (por su puesto excepto la de 150 que es R1). El selector pone a tierra la suma de las resistencias para cada valor del voltaje deseado.
Por ejemplo, para 12V, R2= 91 + 1.2K = 1291
haciendo los calculos tenemos
Vout = 1.25 (1 + 1291/150)=12.008333333333333333333333333333
Vout = 12V,
por cada resistencia de 120 ohm, que conectes en serie con el circuito de 12V, salida de voltaje se incrementa en 1V.
Tal vez necesites un disipador para el LM317, ya que cuando tu salida sea de 12V a 0.5A, el regulador disipará aprox., 9 W.
Chao.
elaficionado.
Nota:
En la ecuación o fórmula, generalmente se elimina la corriente de ajuste, por lo que se suele usar la sgte.:
Vout= 1.25 (1 + R2/R1) |
| standar.gif |
|
| |
| |
|
|
|
|
