| Asunto: COMPROBADOR DE SELECTORES DE MONEDAS  Publicado: 31 May, 2009 - 01:05 |
|
Nuevo en el Foro
Registrado: 31 May, 2009
Mensajes: 17
|
| HOLA AMIGOS:
TRABAJO EN UNA EMPRESA DE MAQUINAS RECREATIVAS E INTENTO HACER UN DISPOSITIVO CON EL QUE COMPROBAR LOS MONEDEROS, ES DECIR, COMPROBAR QUE COJA LAS MONEDAS SIN ESTAR MONTADO EN UNA MAQUINA.
ESTOS DISPOSITIVOS TRABAJAN CON 12 Vcc Y TIENE UNA SALIDA PARA CADA MONEDA. LO QUE QUIERO HACER ES PONER UN DIODO LED EN ESTAS SALIDAS PARA VER QUE RECONOCE LA MONEDA.
EL PROBLEMA QUE TENGO ES QUE EL IMPULSO DE SALIDA ES MUY RAPIDO Y DE MUY BAJA TENSION, POR LO QUE NO ES SUFICIENTE PARA EXCITAR UN DIODO. TENIA PENSADO COLOCAR UN RELE CONECTADO A ESTAS SALIDAS Y EN EL OTRO LADO DEL RELE COLOCAR UN TRANSISTOR, TAL VEZ UN BC, PERO AUN NO LO TENGO CLARO. Y A LA SALIDA DEL TRANSISTOR UN CONDENSADOR PARA QUE TEMPORICE LA ILUMINACION DEL LED.
ESPERO QUE ALGUIEN PUEDA AYUDARME Y SI ALGUIEN TIENE OTRA IDEA O EL ESQUEMA DE FUNCIONAMIENTO COMPLETO DE UN COMPROBADOR DE SELECTORES.
POR CIERTO LA GRAN MAYORIA DE LOS MONEDEROS A COMPROBAR SON AZKOYEN L66S
MUCHAS GRACIAS A TODOS  | |
| |
| |
|
|
 |
| | Asunto: Re: COMPROBADOR DE SELECTORES DE MONEDAS Publicado: 31 May, 2009 - 06:21 |
|
Habitual
Registrado: 06 May, 2009
Mensajes: 60
|
| HOLA QUE TAL, EL CONSUMO MAXIMO DE UN LED ES DE 1.2V Y RECUERDA QUE EL LED NO TRABAJA CON VOLTAJE SINO CON CORRIENTE, POR TANTO LO UNICO QUE DEBES HACER ES AUMENTAR LA CORRIENTE Y LO PUEDES HACER CON UN TRANSISTOR BJT 2N2222, Y SI DICES QUE LOS PULSOS DE SALIDA SON MUY RÁPIDOS, UN RELE LO QUEMAS Y NO ES MUY RÁPIDO YA QUE ES MECANICO, SOLO COLOCA OTRO TRANSISTOR EN CONFIGURACION DE SWITCH
SALUDOS
JAMM | |
| |
| |
|
|
|
| | Asunto: Publicado: 31 May, 2009 - 07:44 |
|
Nuevo en el Foro
Registrado: 31 May, 2009
Mensajes: 17
|
| | gracias por la informacion JAMM, pero como hago para poner un transistor en configuracion de switch¿?. si pudieras ponerme un esquema de tu idea te lo agradeceria. hace tiempo que no trabajo con la electronica a diario y estas cosas a veces se me quedan grandes ya. | |
| |
| |
|
|
|
| | Asunto: COMPROBADOR DE SELECTOR DE MONEDA ELECTRONICO Publicado: 31 May, 2009 - 10:13 |
|
Nuevo en el Foro
Registrado: 31 May, 2009
Mensajes: 17
|
| HOLA AMIGOS:
TRABAJO EN UNA EMPRESA DE MAQUINAS RECREATIVAS E INTENTO HACER UN DISPOSITIVO CON EL QUE COMPROBAR LOS MONEDEROS, ES DECIR, COMPROBAR QUE COJA LAS MONEDAS SIN ESTAR MONTADO EN UNA MAQUINA.
ESTOS DISPOSITIVOS TRABAJAN CON 12 Vcc Y TIENE UNA SALIDA PARA CADA MONEDA. LO QUE QUIERO HACER ES PONER UN DIODO LED EN ESTAS SALIDAS PARA VER QUE RECONOCE LA MONEDA.
EL PROBLEMA QUE TENGO ES QUE EL IMPULSO DE SALIDA ES MUY RAPIDO Y DE MUY BAJA TENSION, POR LO QUE NO ES SUFICIENTE PARA EXCITAR UN DIODO. TENIA PENSADO COLOCAR UN RELE CONECTADO A ESTAS SALIDAS Y EN EL OTRO LADO DEL RELE COLOCAR UN TRANSISTOR, TAL VEZ UN BC, PERO AUN NO LO TENGO CLARO. Y A LA SALIDA DEL TRANSISTOR UN CONDENSADOR PARA QUE TEMPORICE LA ILUMINACION DEL LED.
ESPERO QUE ALGUIEN PUEDA AYUDARME Y SI ALGUIEN TIENE OTRA IDEA O EL ESQUEMA DE FUNCIONAMIENTO COMPLETO DE UN COMPROBADOR DE SELECTORES.
POR CIERTO LA GRAN MAYORIA DE LOS MONEDEROS A COMPROBAR SON AZKOYEN L66S
MUCHAS GRACIAS A TODOS | |
| |
| |
|
|
|
| | Asunto: Re: COMPROBADOR DE SELECTOR DE MONEDA ELECTRONICO Publicado: 02 Jun, 2009 - 04:44 |
|
Habitual
Registrado: 06 May, 2009
Mensajes: 60
|
| sabes la frecuencia en la que te da el voltaje, mira, lo que pasa que si dices que da un voltaje bajo y con un tren de pulsos, el voltaje bajo se debe a un pwm, entonces si me dices la frecuencia podriamos resolver el problema con un convertidor dc-dc
saludos
JAMM | |
| |
| |
|
|
|
| | Asunto: Publicado: 24 Nov, 2009 - 11:54 |
|
Nuevo en el Foro
Registrado: 24 Nov, 2009
Mensajes: 1
|
| Hola Javier0422, para construir un dispositivo como el que quieres tienes que recurrir a la electrónica digital y usar un microcontrolador, ya que hay que establecer una comunicación con el selector para indicarle que se acepta la moneda y de esa forma no las "escupe" todas. Yo también trabajo como técnico de máquinas recreativas y la idea de disponer de un dispositivo comprobador me pareció muy interesante por lo que me fabriqué uno y ahora es una herramienta más imprescindible en mi taller.
Si aún estás interesado puedo ayudarte.
Un saludo. | |
| |
| |
|
|
|
| | Asunto: Publicado: 25 Nov, 2009 - 02:22 |
|
Habitual
Registrado: 11 May, 2006
Mensajes: 108
Ubicación: España
|
| Hola Javier,
El circuito que necesitas es muy sencillo, busca el circuito típico 555 en configuración de monoestable.
En la entrada del circuito conectas el impulso que se genera cuando introduces la moneda y en la salida le
colocas el LED. Con los componentes ajustas el tiempo de encendido del LED. Ahora no tengo tiempo para
mandarte el esquema pero seguro que alguien te lo sube.
Saludos...
EDITADO.
No me dí cuenta que eran varias salidas. Pensaré en algo sencillo para no entrar con microcontroladores. | |
| |
| |
|
|
|
| | Asunto: Publicado: 25 Nov, 2009 - 02:21 |
|
Habitual
Registrado: 11 May, 2006
Mensajes: 108
Ubicación: España
|

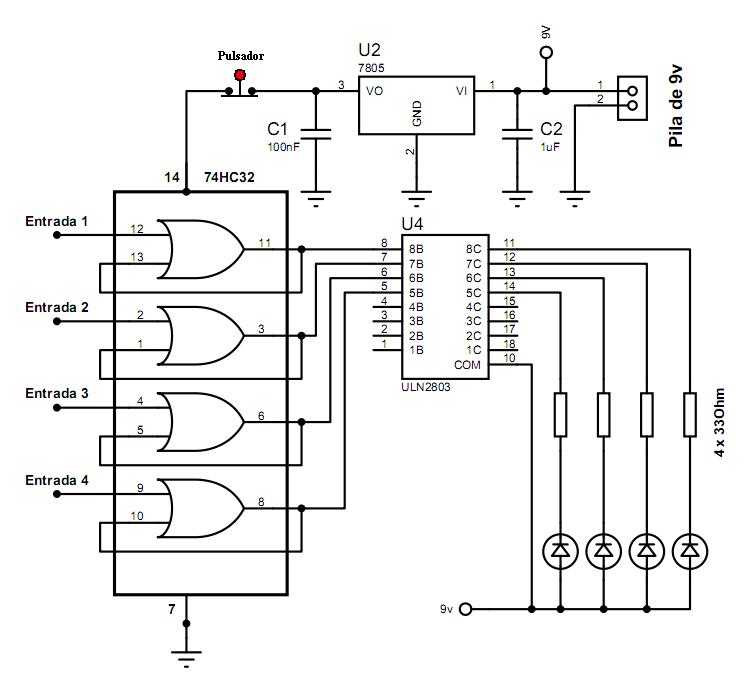

| Se me ha ocurrido este circuito para no entrar con microcontroladores ni
circuitos complicados. Son un par de integrados y unos pocos componentes.
Cuando una entrada recibe un pulso, el LED correspondiente a esa entrada
quedará encendio permanentemente. Para reiniciar hay que presionar el pulsador.
Espero te sirva... algo mejor que nada. |
| Comprobador.JPG |
|
| |
| |
|
|
|
| | Asunto: Publicado: 07 Mar, 2010 - 02:21 |
|
Habitual
Registrado: 09 Feb, 2009
Mensajes: 110
Ubicación: España
|
| Hola
Yo hace ya años realice un comprobador de monederos, y el modelo que utilizaba si que permitia encender directamente un led con una resistencia limitadora.
El pulso que entrega es muy breve, pero la inercia de la retina del ojo te permitira verlo. |
_________________
Proyectos con microcontroladores pic | |
| |
|
|
|
| | Asunto: AYUDAAAAAA Publicado: 14 Mar, 2010 - 10:55 |
|
Nuevo en el Foro
Registrado: 14 Mar, 2010
Mensajes: 1
|
| Buenas tardes a todos los del foro ,soy nuevo en este foro,estuve buscando un algun foro donde poder plantear mi pregunta acerca de un circuito de una lampara de emergencia pero no consegui ninguno y creo que este es el mas indicado, bueno mi problema es o mas bien mi pregunta es sobre un circuito de lampara de emergencia que estoy construyendo el cual es el siguiente
http://imagenes.unicrom.com.s3.amazonaw ... gencia.gif
http://imagenes.unicrom.com.s3.amazonaw ... rgable.gif
Ya arme el circuito y funciona perfectamente lo unico es que despues de armado y probado me di cuenta de que al haber flujo de corriente 110v la bateria carga como debe hacerlo pero nunca deja de cargar lo cual provoca un recalentamiento de la misma, el transformador utilizado es 110v en el primario y 14v en el secundario y 2 amp, la bateria actual es una de 6v 3.2 amp, mi pregunta es si colocandole un rele servivira? un rele que cuando la bateria este cargada totalmente ,automaticamente se dispare el rele y corte el la carga.de ser positivo alguien podria explicarme donde iria conectado el rele? | |
| |
| |
|
|
|
|
