| Asunto: [Duda] Conectar celula fotoelectrica  Publicado: 13 Feb, 2012 - 10:28 |
|
Nuevo en el Foro
Registrado: 13 Feb, 2012
Mensajes: 4
|
| Buenas.
Me pregunatab si me hecharian una mano a conectar esta celula fotoelectrica que acabo de adquirir, y por supuesto no estoy familiarizado con este tipo de componetes.

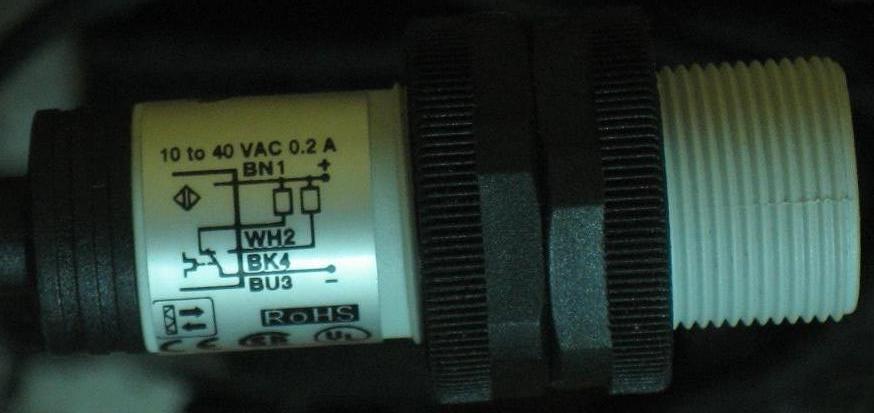

Les adjunto una foto de la conexion que viene rotulada en el sensor.
Mi duda es la siguiente, porqué porne 10 a 40 Vac, y luego en las conexiones viene polaridad?
Lo he conectado a Vcc y cuando excito un rele, tintinea como si la salida del sensor fuese a Vac.
Les agradeceria mucho que me hechasen una mano.
Se me habia pasado, estoy alimentando el sensor con 12 Vcc y el rele es de 12 Vcc.
He hablado con el fabricante del sensor y dice que donde pone Vca en el sensor, esta mal, que es Vcd.
Y que el castañeo del rele puede ser de falta de carga en la salida del sensor.
Como puedo hacer para añadirle carga para probar con el mismo rele?? En las caracteristicas del sensor pone que necesita 0,5A y el rele consume unos 0,03A.
Alguien sabra alguna forma.... |
| Fotocelula.JPG |
|
| Fotocelula.JPG |
|
| |
| |
|
|
 |
| | Asunto: Publicado: 14 Feb, 2012 - 11:23 |
|
Nuevo en el Foro
Registrado: 13 Feb, 2012
Mensajes: 4
|
| Bueno...
He colocado una resistencia de alambre en paralelo con la bobina del rele y conectandolo directamente a la fuente, este consumia 0,55A. En las especificaciones del sensor pone que minima intensidad de carga son 0,5A, pero no funciona.
Estoy empezando a desesperar.
Les pongo el enlace al "Datasheet" del sensor a ver si alguien me puede aconsejar alguna solucion.
http://www.silge.com.ar/Documentos/PA18CSR30.pdf | |
| |
| |
|
|
|
| | Asunto: Publicado: 14 Feb, 2012 - 03:04 |
|
Fanatico de la Electronica
Registrado: 14 Ago, 2005
Mensajes: 1894
|
| lo estas alimentado con corrinte continia?
que con altrna dudo que funcione | |
| |
| |
|
|
|
| | Asunto: Re: [Duda] Conectar celula fotoelectrica Publicado: 14 Feb, 2012 - 03:41 |
|
Nuevo en el Foro
Registrado: 13 Feb, 2012
Mensajes: 4
|
| cold7900 escribió: Se me habia pasado, estoy alimentando el sensor con 12 Vcc y el rele es de 12 Vcc.
Si lo estoy alimentando con continua.
Pero has visto el esquema de la foto???
Voy a poner algnos valores que mido con polimetro en la salida del sensor:
Sensor activo:
Con el polimetro midiendo en CC
Medido entre salida sensor y:
positivo: 11,69v Negativo:0,7v
Con el polimetro midiendo en CA
Medido entre salida sensor y:
positivo: 0,2v negativo: 0v
Sensor Desactivado:
Con el polimetro midiendo en CC
Medido entre salida sensor y:
Positivo: 0v Negativo: 0,9v
Con el polimetro midiendo en CA
Medido entre salida sensor y:
Positivo: 1,35v Negativo: 0,7v
Por si sirve de algo. | |
| |
| |
|
|
|
| | Asunto: Publicado: 14 Feb, 2012 - 07:47 |
|
Nuevo en el Foro
Registrado: 13 Feb, 2012
Mensajes: 4
|
| Esto es increible.
Lo he vuelto a conectar (igual que antes, la bovina del rele directamente a la salida del sensor) y ya funciona bien.
No me atrevo a desconectarlo por si las moscas no vuelva a hacer lo de antes. | |
| |
| |
|
|
|
|
