Autor | Mensaje |
---|
| Asunto: microcontroladores pic Publicado: 22 Oct, 2011 - 12:08 |
|
Nuevo en el Foro

Registrado: 22 Oct, 2011
Mensajes: 1
|
| hola necesito los esquemas para hacerme una placa co microcontroladores pic y transistores.
yo quiero alimentar la placa con una bateria de coche de 12VDC a 15VDC,mandarle una señal de 12VDc a 15VDC, y la salida de carga sea de forma pogresiva en un espacio de tiempo de siete segundos,que soporte la placa una tension de la salida de carga de 16A.
la salida de carga quedaria de la siguiente manera...
empieza de 0 VDC al segundo sube a 2 VDC
a los dos segundos sube a 4 VDC
a los tres segundos sube a 6 VDC
a los cuatro segundos sube a 8 VDC
a los cinco segundos sube a 10 VDC
a los seis segundos sube a 12 VDC
y a los siete segundos sube al maximo tension 15 VDC. |
| |
|
|
|
 |
| Asunto: Publicado: 10 Nov, 2011 - 08:47 |
|
Fanatico de la Electronica


Registrado: 14 Ago, 2005
Mensajes: 1894
|
| que seri controlando un modulacion de pulso.. pongamo s que ir aumentando el flujo de corriente PWM hasta llegar al 100 en 7 segunos..
se puede sacer tansolo con un operacional.. pero el modelo que intresaria de operacioal seria un comprador lm393 que es un comparador y dispone de dos operacionales..

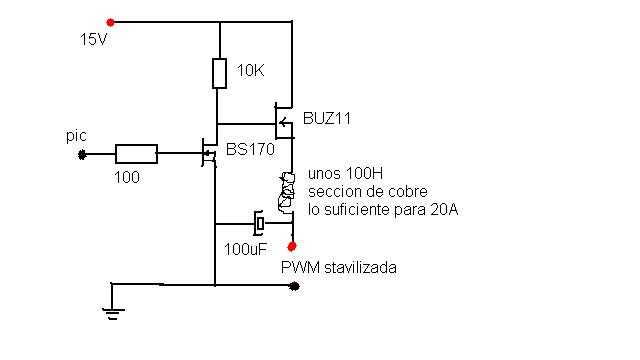

aun asi la parte del circuito para el pic podrias entontrar muchas maneras por la red. esta seria una configuracion que usaria tanto con un pic como con el operacional.
pero bueno el programa del pic tampoco lo veo muy complicado para solo eso te vandria un simple 12c508 o 509.. anoser que quieras algo mas pensado por si programas alguna mejora.. pero solo para aumentar la corriente poco a poco te aconsejava acer algo simple con un operacional y poco mas.. (que asi de primeras no seme ocurre grancosa).
el inductor no es delos cerrados en un aro.. seria una barra de ferrita e incluso de bastantes menos henrios al igual que el condensador.. eso suele ir referente ala frecuencia que traage la portadore PWM
pero el grosor del core eso si que no varia y seria a relacion de la intensidad de la carga.
un saludo |
pwm estavi.JPG |

|
| |
|
|
|
 |
| Asunto: Publicado: 10 Nov, 2011 - 09:08 |
|
Fanatico de la Electronica


Registrado: 14 Ago, 2005
Mensajes: 1894
|
| lo mas comun es encontrarse configuraciones como estas.
http://es.scribd.com/doc/3612693/pwm-555-2
son validas pero no muy correctas.. vamos no se aprovecha el dioddo que ya incorpora el mosmo mosfec incluso tiene que ponerle uno, vamos la configuracion del buz11 es del reves. y lo que ace estable la corriente y protege de los picos es el indductor que al mismo tiepo mantiene una corriente mas estable.
me imajgino que lo que tu querrias seria algo como esto aunque no seve mucho
http://www.youtube.com/watch?v=Wa0-EWQ4Av4
pero me parece mas eficiente que en vez de saltas asi pequeños y escalonados mejor que sea ascendente al completo.. vamos que en los 7 segunddos aumente de un 20% al 100% de la corriente
bueno y aqui tenemos a uno enredando con la frecuencia de la portadora PWm y con la cantidad del flujo n cada pulso.
http://www.youtube.com/watch?v=p5hzv6m_ ... =related..
y nada que vamos por la re de eso hay bastante. |
| |
|
|
|
 |
| Asunto: Publicado: 12 Nov, 2011 - 06:18 |
|
Fanatico de la Electronica


Registrado: 14 Ago, 2005
Mensajes: 1894
|
| la verdad que tuve pensando en como acerlo con unos operacionales y buscando por la red... y casi es mucho mas facil y barato usar un pic.. sin contar con algunas posividilades mas y el inductor serian 100uH o un poco menos |
| |
|
|
|
 |
|
