| Asunto: VÚMETRO Publicado: 21 Mar, 2020 - 01:10 |
| Nuevo en el Foro

Registrado: 22 Mar, 2010
Mensajes: 11
Ubicación: ESPAÑA
|
| Hola a todos, hace mucho tiempo que no salgo por motivos del trabajo (viajes) tengo un problema que quisiera solucionar, quiero montar un vúmetro como la imagen que pongo, el problema es que por la salida de sonido del sintonizador digital salen 4,5mV (extraño, normalmente suelen salir de 150 a 250mV) , aunque un poco bajo de volumen funciona perfectamente, detallo los datos:
El Voltaje es de 14V (las mediciones son en CA) sal. del sintonizador)
Ent (A) le meto 4,5mV sin señal, con señal varia aleatoriamente de 6 a 45mV
medición en (B) varia aleatoriamente de 0,019 a 210 (aprox)
variando el Pot (C) hacia hay 0,003V, y a max resist de 0,031 a 0,200
no obstante en el dibujo adjunto se verá mejor.
Entonces pregunto:
Con el mismo circuito y transistor (BC557) que valores de resistencia tendría que cambiar para que a la salida tuviera de 12 a 14V. metiendo 4,5mV.
Con el mismo circuito ¿qué otro transistor debería de poner, y que valores de resistencias para conseguir los 12 ó 14V?, de ser otro circuito POR FAVOR, mándame el esquema aunque sea con lapicero ó bolígrafo.
Espero no aburriros con esto, doy las GRACIAS por adelantado y mis mejores saludos para todos.
[img] NO SE COMO MANDAR UNA IMAGEN |
| |
|
| |  | | Asunto: RE: VÚMETRO Publicado: 21 Mar, 2020 - 08:13 |
| Site Admin


Registrado: 04 Jun, 2004
Mensajes: 82
|
| en la parte de abajo deberia aparecerte la opcion de agregar un adjunto, para subir imagenes. un saludo |
| |
|
| |  | | Asunto: VÚMETRO Publicado: 23 Mar, 2020 - 02:31 |
| Nuevo en el Foro

Registrado: 22 Mar, 2010
Mensajes: 11
Ubicación: ESPAÑA
|

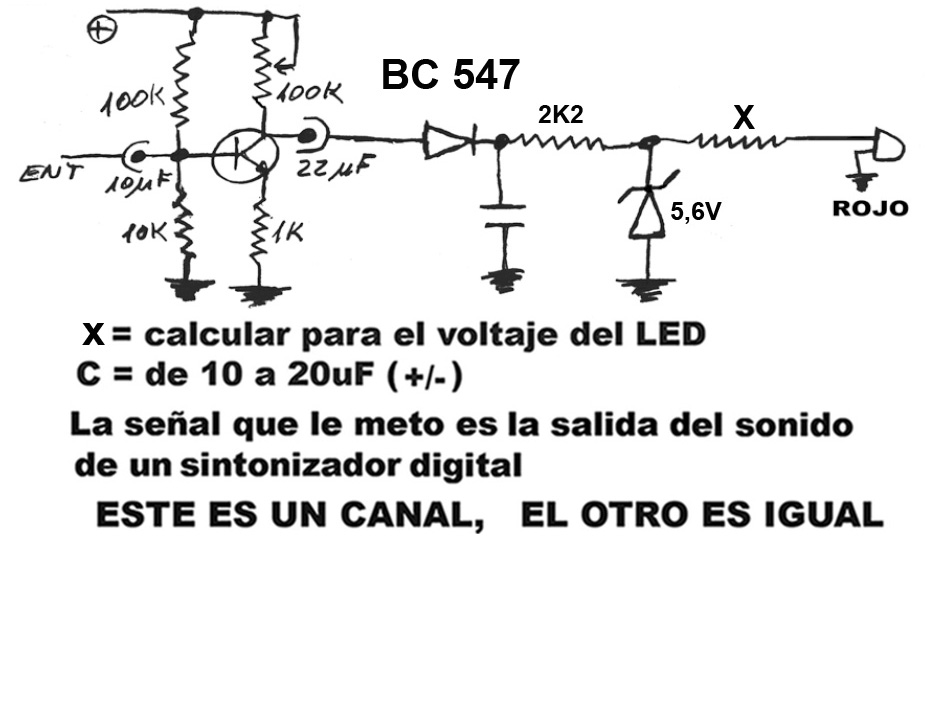

| Ya se como se hace, este es el dibujo. |
PEPE.jpg |

|
| |
|
| |  |
|
|
