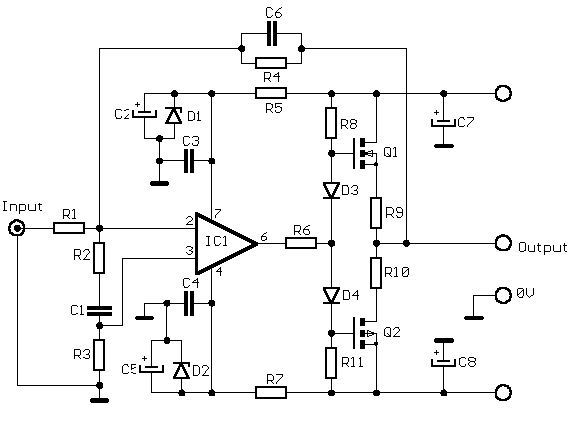

Amplificador audio 12 Watt F.E.T.

Se trata de un pequeño amplificador de 12W de potencia sobre una carga de 8 Ω ,que al combinar el integrado NE5534 con unos transistores de tecnología V-MOSFET como etapa de salida obtenemos una excelente calidad de sonido. La sensibilidad de entrada es de 3V rms como máximo, el factor de distorsión es de 0.002% a 1 Khz, y la frecuencia de respuesta es de 15 Hz a 100 Khz. (-3Db).

Alimentación:

V max: simétrica +/- 25V DC
I max: 2A

Componentes:

R1 33 kΩ	C1 1nF 63V	D1 1N967B zener 18V 0.5W
R2 6.8 kΩ	C2 47 µF 40V	D2 1N967B zener 18V 0.5W
R3 22 kΩ	C3 100 nF 63V	D3 1N4148
R4 100 kΩ	C4 100 nF 63V	D4 1N4148
R5 1 kΩ	C5 47 µF 40V	Q1 2SK135
R6 330 Ω	C6 4.7 pF cerámico	Q2 2SJ50
R7 1 kΩ	C7 100 µF 40V	IC1 NE5534
R8 10 kΩ	C8 100 µF 40V
R9 0.47 Ω 2W
R10 0.47 Ω 2W
R11 10 kΩ
