Antena activa para 30 Khz a 30 Mhz

Antena activa para 30 Khz a 30 Mhz



Utilizando este circuito se puede conseguir un aumento de señal  de recepción de cualquier receptor entre aproximadamente de 12 a 18 Db entre un rango de frecuencia de 100 Khz. a mas de 30 Mhz , solo apto para RECEPCIóN.

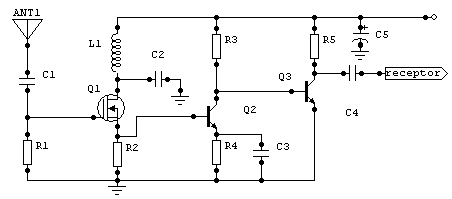

La señal de RF. entra directamente  en  Q1 pasando de la fuente de este a la base de Q2 este está   configurando como  amplificador de voltaje. Q3 está configurado como emisor y seguidor de amplificación. Q3 se usa para aislar la fase de ganancia de radiofrecuencia en la entrada al receptor.

L1 filtra cualquier ruido que pueda alcanzar el FET (Q1)  puede utilizar cualquier valor comprendido entre 0.5 a 2.5 mH. El valor de R2 puede aumentarlo hasta 1.5 kΩ hasta que el voltaje en el punto  de la base de Q2 alcance 2 voltios aproximadamente.

Si desea bajar a menos de 100 Khz. aumente el valor del C1 a 0.002 µF.

La antena a utilizar puede emplear una entre 1,67 metros  a 2,18  de largo ( cable de esa longitud aproximadamente)

Alimentación:

  • V max: simple 12 V DC
  • I  max: 0.1A

Componentes:

R1 1.5 MΩC1 680 pF Q1 MPF102
R2 1 kΩC2 10 pF Q2 2N3904
R3 2.2 kΩC3 10 pF Q3 2N3904
R4 1 kΩC4 680 pF
R5 1 kΩC5 1 µFL1 325mH
