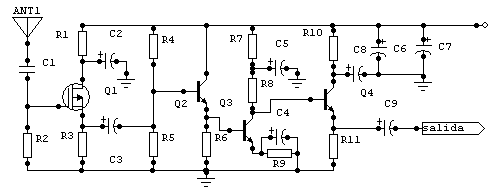

Antena activa para automóviles

Antena activa para automóviles



Esta unidad se utilizará para recepción de emisiones de radio en automóviles  y en unidades que utilizan como sistema de recepción un cable.

Alimentación:

  • V max: simple 12 V DC
  • I  max: 0.1A

Componentes:

R1 22 ΩC1 470 pFQ1 MPF102
R2 1 MΩC2 0.1 µFQ2 2N3904
R3 2.2 kΩC3 470pFQ3 2N3904
R4 22 kΩC4 0.1 µFQ4 2N3904
R5 10 kΩC5 0.001
R6 1 kΩC6 1 µF
R7 3.3 kΩC7 22 µF
R8 470 ΩC8 0.1 µF
R9 1 kΩC9 1 µF
R10 22 Ω
R11 2.2 kΩ
