Frecuencímetro

Circuito electronico
pcb

Este dispositivo muestra en una pantalla de cristal líquido de 16 caracteres y 1 línea el valor de la frecuencia de una señal en su entrada.

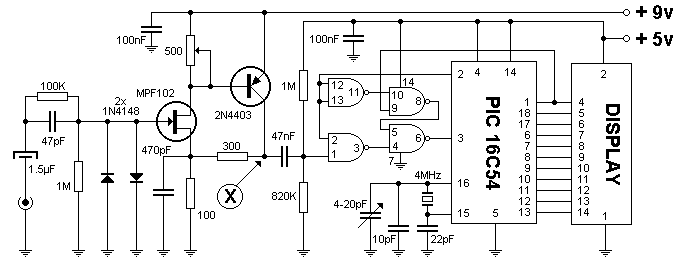

Como se ve en el esquema es muy fácil de montar, quedando todo el trabajo pesado para el programa cargado en el PIC. Un solo ajuste es necesario: Deberá ajustar el preset de 500 Ω (en la base del transistor 2N4403) hasta leer en el punto marcado con X 5 voltios. Luego de esto el sistema estará listo para funcionar.

La puerta logica 74F00

Alimentación:

  • V max: 9V DC
  • V max: 5V DC
  • I  max: 0.3A
