Fuente Alimentación 13V 20 A

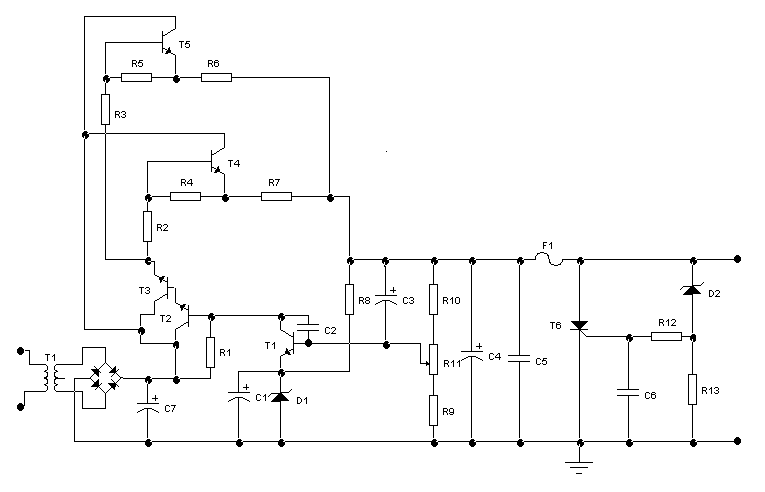

Circuito electronico

El transformador reduce la tensión de entrada a 20, que es rectificada por el puente y el condensador C7.

T1 actúa como transistor de regulación y su tensión de soporte está dada por D1. R11, R10 y R9, polarizan a T1. Por lo que variando la posición del cursor de R10 se varía la tensión de salida. C3 le confiere estabilidad a esta tensión y C2 evita oscilaciones.

El colector de T1, se conecta a la base del par darlington formado por T2 y T3 que provee la corriente de base requerida para los transistores de salida T4 y T5. En los emisores de dichos transistores se coloca una resistencia para equiparar corrientes. R8 es la resistencia limitadora de Zener. C4 y C5 evitan ruidos.

El sistema de protección, cortocircuita los terminales de salida cuando por algún motivo, su tensión de salida es superior a 15V. El funcionamiento es el siguiente, si la tensión es aproximadamente 15V en R13 habrá una tensión suficiente para cebar al tiristor, quien cortocircuitará la salida de la fuente, haciendo que el fusible se corte, protegiendo así a la carga.

Alimentación:

  • V max: red eléctrica
  • I  max:

Componentes:

R1 1 kΩC1 10 µFPuente rectificador 15A 100V
R2 47 Ω 1WC2 10 nFD1 1N4735A Zener 6,2V 1W
R3 47 Ω 1W C3 47 µFD2 1N4742A Zener 12V 1W
R4 68 Ω C4 470 µFT1 BC549
R5 68 ΩC5 100 nF T2 BC337
R6 1 Ω 3W C6 47 nF T3 TIP41
R7 1 Ω 3W C7 4700 µFT4 2N3055
R8 470 Ω  T5 2N3055
R9 3,3 kΩ  T6 TIC126
R10 3,3 kΩ  Transf 20V 12A
R11 5 kΩ potenciómetro
R12 470 Ω
R13 1 kΩ
