Sirena de alarma

Sirena de alarma

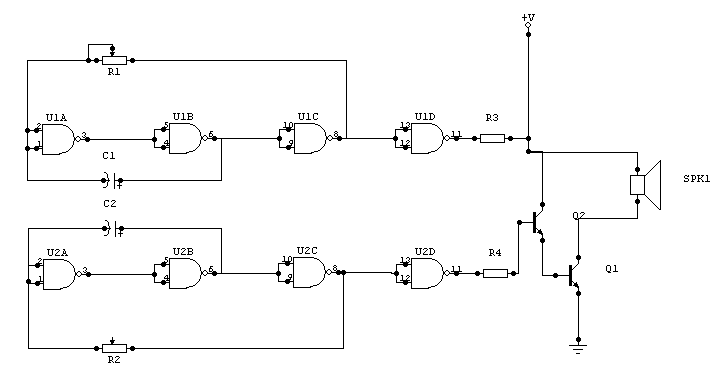

Este circuito es una sirena antirrobo, utiliza con dos integrados, SN7400 los cuales actúan uno como oscilador de baja frecuencia y el otro como oscilador de frecuencia de audio de 1000 a 2200 Hz, la regulación de la frecuencia y el sonido se consigue a través de los trimmer R5 y R4 hasta conseguir un ruido estridente y molesto adecuado como avisador antirrobo

Alimentación :

  • V max: simple 5V DC
  • I  max: 1A

Componentes:

R1 1 kΩ potenciómetro C1 100 µF Q1 2N3055
R2 1 kΩ potenciómetro C2 0.47 µF Q2 BC237
R3 330 Ω  U1 74F00
R4 1 kΩ  U2 74F00
SPK1 altavoz 8 Ω
