| Autor | Mensaje |
|---|
| Asunto: ERROR EN CIRCUITO AMPLIFICADOR 260W AQUI?  Publicado: 19 Ene, 2006 - 12:57 |
|
Nuevo en el Foro
Registrado: 19 Ene, 2006
Mensajes: 12
|
| UNA OBSERVACION Y UNA DUDA:EL VALOR DE LAS RESISTENCIAS DE EMISOR SE LOS TIP DE SALIDA FIGURAN EN EL DIAGRAMA COMO 47 OHMs. NO DEBERIAN SER DE .47 OHMs?. (EN EL CASO QUE LA RESISTENCIA EFECTIVA DE ELLAS SIN TRANSISTORES COMPLEMENTARIOS REQUIERAN .22 O .27 OHMs.). LA DUDA: CUAL ES LA CORRIENTE MINIMA NECESARIA PARA 250W RMS?. (ACA EN ARGENTINA LOS TRAFOS SON MUY CAROS ASI QUE QUIERO CONSTRUIRLO YO). SALUDOS Y LES CUENTO MIS PROGRESOS. AGRADECERIA CUALQUIER OBSERVACION DE PARTE DE ALGUIEN QUE YA HAYA ARMADO ESTE AMPLI.
SALUDOS DESDE ARGENTINA. | |
| |
| |
|
|
 |
| | Asunto: RE: ERROR EN CIRCUITO AMPLIFICADOR 260W AQUI? Publicado: 19 Ene, 2006 - 04:20 |
|
Experto
Registrado: 18 Abr, 2005
Mensajes: 226
|
| Se puede hacer un calculo aproximado asi, mira:
P=I*V donde P es la potencia en watts, I es la corriente en Amperios y V es el voltaje en voltios
Como la mayor parte de la potencia que proporciona la fuente se desperdicia en calor. La eficiencia para este tipo de amplificadores es de 0.4, entonces PRMS= P*0.4
P=Prms/0.4, calculalndo te da 625 watts como potencia de la fuente.
Luego: I=P/V; I= 625W/(45V+45V)=6.9 amperios (minimamente) |
_________________
El Grinch es un cientifico | |
| |
|
|
|
| | Asunto: RE: ERROR EN CIRCUITO AMPLIFICADOR 260W AQUI? Publicado: 19 Ene, 2006 - 07:54 |
|
Vive en el foro
Registrado: 08 Jul, 2004
Mensajes: 253
Ubicación: Algorta (Vizcaya)
|
| A mi me surgen serias dudas respecto a la potencia que dice que es capaz de entregar ese amplificador derivadas precisamente del valor de las resistencias de emisor que desde luego no pueden ser de 47 óhmios como bien dices, charly. Mirando en otros esquemas similares los valores suelen ser de menos de 1 ohmio por lo cual pienso que si pueden ser de 0,47 óhmios (eso pasa por ahorrarse ceros al estilo ingles). Fíjate que la potencia de las resistencias es de 5W en el esquema y si fuesen de 47 ohmios tenían que ser de 50W por lo menos.
Además, la resistencia de 10 ohmios en la salida tiene que ir en paralelo con una bobina de unas 20 vueltas de hilo de cobre esmaltado de 1,5 mmm cuadrados de sección, que se suele bobinar encima de la resistencia citada, soldando sus estremos a los de la propia resistencia (previo quitado del esmalte protector). Imagínate una resistencia de 10 ohmios en serie con el altavoz....... pues te quedas sin potencia de salida, aunque consigues que la resistencia se ponga al rojo vivo......Aquí también figuran los 5W en la resistencia que de no haber bobina, disiparía má de la mitad de la potencia de todo el amplificador (una burrada)
Para evitar problemas derivados de los picos de tensión, yo sutituiría el TIP140 por el TIP141 ó el TIP142 que tienen una tensión de 80V y 100V respectivamente de Vce en vez de los 60V del TIP140, y el TIP145 por el TIP146 ó el TIP147 en tipo P por la misma razón. Las demás características son iguales. Creo que ahora funcionará. Suerte | |
| |
| |
|
|
|
| | Asunto: GRACIAS... Publicado: 20 Ene, 2006 - 10:38 |
|
Nuevo en el Foro
Registrado: 19 Ene, 2006
Mensajes: 12
|
| "GRINCH"... TE AGRADEZCO TU ATENCION. MUY UTIL TU CALCULO DE CORRIENTE. EFECTIVAMENTE CREO QUE CON 7A RONDARIAMOS LOS 250W.
A VOS "MANU" TAMBIEN TE AGRADEZCO TU OPINION. EN VERDAD LLAMA LA ATENCION EL USO DE UNA RESISTENCIA EN SERIE SIN MAS A LA SALIDA DEL AMPLI TAL COMO FIGURA EN EL DIAGRAMA. HASTA DONDE SE, UNA PEQUEÑA SECCION R-L A LA SALIDA DE LOS AMPLIFICADORES SE UTILIZA PARA DARLE UNA REFERENCIA DE IMPEDANCIA CONSTANTE A LA SALIDA PARA PREVENIR IMPEDANCIAS DEMASIADO BAJAS EN EL CASO DE CARGAS COMPLEJAS. DE TODAS MANERAS Y COMO UNA INQUIETUD MAS PARA QUIENES SE INTERESEN EN ESTE CIRCUITO, LES COMENTO QUE CREO QUE EN EL CASO DE NO AGREGAR LA BOBINA QUE MENCIONAS, DEFINITIVAMENTE SE DEBE SUPRIMIRLA. EN ESE CASO HABRIA QUE PONER MUCHA ATENCION EN NO BAJAR DE 4 OHMs LA IMPEDANCIA DE CARGA.
VOY A TOMAR TU SUGERENCIA DE UTILIZAR LOS 142-147 EN LOS PARES DE SALIDA.
SALUDOS Y GRACIAS. CUALQUIER COMENTARIO SERA BIENVENIDO. | |
| |
| |
|
|
|
| | Asunto: Re: pasa la voz si te funciono Publicado: 22 Ene, 2006 - 04:15 |
|
Nuevo en el Foro
Registrado: 22 Ene, 2006
Mensajes: 6
|
| charly : comunica si es qisistes ese amplificador y sisq te funciono.
me parecio buenas las obserbaciones de los demas hacerca del aamplificador
aunq ami parer .
opino q con cambios necesarioseste amplificador puede funcionar.
asi q si te funciona
publicalo ps no te arañes y avisa | |
| |
| |
|
|
|
| | Asunto: RE: Re: pasa la voz si te funciono Publicado: 22 Ene, 2006 - 04:18 |
|
Nuevo en el Foro
Registrado: 22 Ene, 2006
Mensajes: 6
|
| |
|
|
| | Asunto: RE: Re: pasa la voz si te funciono Publicado: 23 Ene, 2006 - 01:07 |
|
Nuevo en el Foro
Registrado: 19 Ene, 2006
Mensajes: 12
|
| OK OMAR. CUANDO TENGA DATOS CIERTOS LOS PUBLICO. AHORA ESTOY UN POCO ATRASADO CON ESTO. DE TODAS MANERAS SI TE INTERESAN LOS AMPLIFICADORES TENGO PENSADO POSTEAR ACA UN CIRCUITO 100W RMS Y OTRO 250W RMS PROBADOS INCLUYENDO EL DIAGRAMA DEL CIRCUITO IMPRESO Y UN DETALLE DEL PRINCIPIO DE FUNCIONAMIENTO. ADEMAS ALGUNOS RECURSOS PARA LA CONSTRUCCION DEL TRANSFORMADOR DE LA FUENTE.
GRACIAS POR TU ATENCION. | |
| |
| |
|
|
|
| | Asunto: Re: avisas Publicado: 24 Ene, 2006 - 03:18 |
|
Nuevo en el Foro
Registrado: 22 Ene, 2006
Mensajes: 6
|
| charly saludos desde perú en moquegua.
bueno por no entendi eso de postear.hacerca de los amplificadores el de100w ya me hice uno de fuente simple 45v
pero el q me interesa es el de 250w creo tener un diagrama no lo hice esdela linea labelincon fuente simetrica de45v I=8 por canalpasa la vos si es ese el q tienesen cuanto a lafuente tengo un trafo pa revobinar | |
| |
| |
|
|
|
| | Asunto: Con que resistencia me quedo Publicado: 25 Ene, 2006 - 11:44 |
|
Nuevo en el Foro
Registrado: 25 Ene, 2006
Mensajes: 3
|
| | Hola, yo tengo todos los materiales para armar el ampli y estaba armandolo, solo que le cambie los tip por los de 100V, ya que la diferencia es de pocos centavos, pero necesitaria saber con que resistencia me quedo, si es de .47 ohm o por las de 47 ohm, espero su respuesta, asi lo armo y les digo si anda o no, saludos | |
| |
| |
|
|
|
| | Asunto: ampli 260W Publicado: 26 Ene, 2006 - 12:48 |
|
Nuevo en el Foro
Registrado: 26 Ene, 2006
Mensajes: 3
|

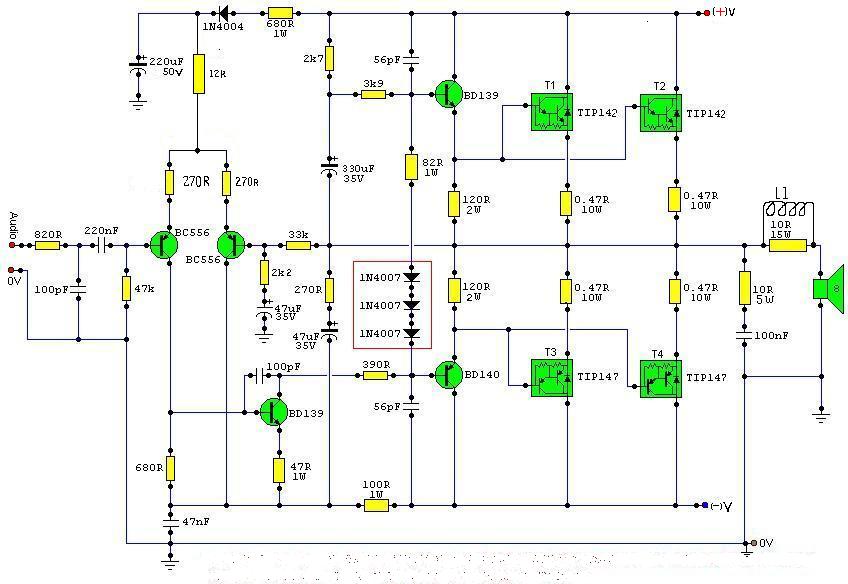

| hola: el circuito no esta del todo malo solo hay que hacer unos cambios de valores a las resistencias
R: 42ohm 5W por .47ohm 10W
R: 82ohm por 82ohm 1W
R 100ohm por 100ohm 1W
R 680ohm por 680ohm 1w
R de salida 10ohm5W por 10ohm15W y bobina de 20vueltas de alambre
los tip que hay que usar tip147 y 142
los tres diodos 1n4001 hay que usar 1n4007
 |
| amplif250omar.JPG |
|
| |
| |
|
|
|
|
