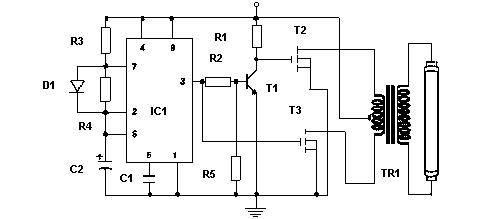

Fuente alimentación para tubo fluorescente 20w

Circuito electronico

Con este circuito consigue alimentar un tubo fluorescente de 220V 20W

Alimentación:

  • V max: simple 12v dc
  • I  max: 2A

Componentes:

R1 1 kΩC1 0.01 µf 25vD1 1N4148
R2 10 kΩC2 10 µfT1 2N2222
R3 820 Ω T2 IRF840
R4 1 kΩ T3 IRF840
R5 1 kΩ IC1 LM555
  TR1 transformador 4.5V-0-4.5V     primario 5A 220V secundario
